Estrusori e macchine di compoundazione

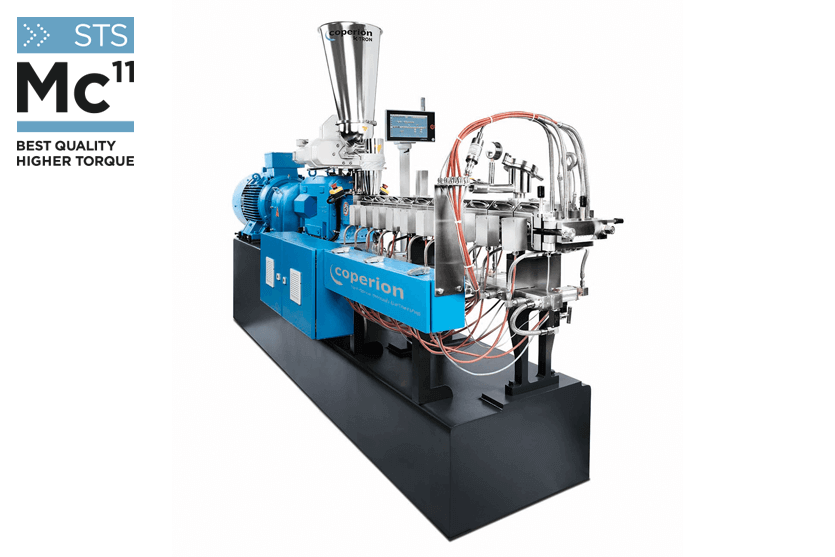

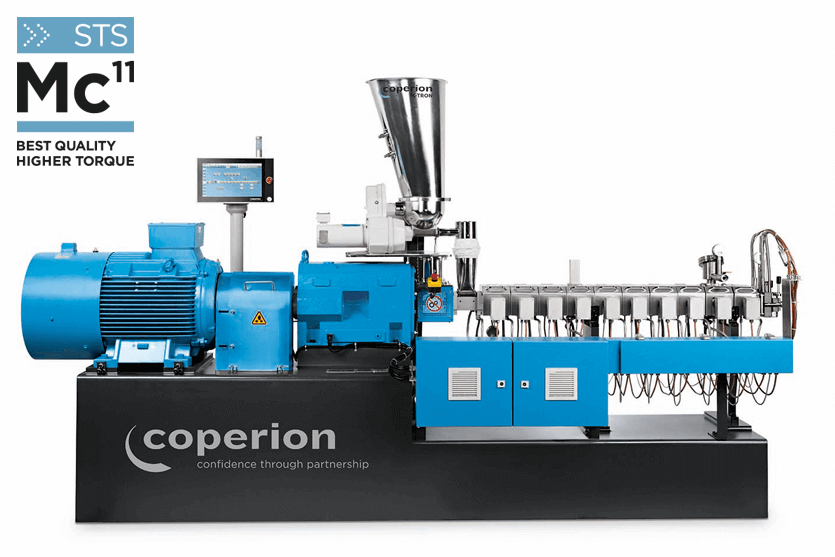

Estrusore STS Mc¹¹

Vuoi saperne di più su questo prodotto?

Contattaci

Estrusori per incrementi di portata significativi

Con una coppia specifica di 11,3 Nm/cm3, gli estrusori della serie STS Mc11 si impongono come il nuovo riferimento del settore: offrono rese fino al 27% più elevate rispetto al modello precedente, mentre il maggior grado di riempimento delle viti permette di ridurre la temperatura del fuso, aumentando la qualità del compound. In questi sistemi, Coperion ha fatto confluire tutto il suo know-how in fatto di tecnologia e qualità.

La serie STS Mc11 è equipaggiata in esclusiva con riduttori a marchio Coperion prodotti in Europa. La velocità massima delle viti è stata aumentata da 800 a 900 giri/min. Per migliorare la pulizia e agevolare i cambi rapidi per le applicazioni masterbatch, l’estrusore bivite STS presenta inoltre nuove tramogge  e filiere a cambio rapido. Il giunto alberi è simile a quello già da tempo utilizzato e testato nella ZSK Mc18. Il nuovo telaio di base, ottimizzato, resiste alla torsione in condizioni di massima sollecitazione.

L'estrusore STS Mc11 copre la maggior parte delle applicazioni standard nel campo del compound. Offre un’elevata produttività a fronte di un interessante rapporto prezzo/qualità. L'estrusore STS Mc11 viene prodotto a Nanjing, Cina, in conformità alle direttive CE. Il risultato: un sistema di compoundazione ad elevate prestazioni, con bassi costi di investimento, che assicura un rapido ritorno di investimento. La struttura modulare della parte di processo offre la massima flessibilità di produzione a lunghezze comprese tra 24 e 68 L/D.

Leggi di più sull'estrusore bivite STS Mc11.

VANTAGGI DEL COMPOUNDATORE BIVITE STS Mc¹¹

  • Standard di produzione sicuri di Coperion
  • Certificazione CE
  • Il nuovo telaio di base, ottimizzato, resiste alla torsione in condizioni di massima sollecitazione
  • Velocità delle viti fino a 900 giri/min. in funzione della configurazione della macchina e dell’applicazione
  • Due varianti di controllo macchina intuitivi e di facile manutenzione BasicMaster (controllo mediante relè) e TouchMaster (controllo PLC)
  • Riduttori di produzione europea, a marchio Coperion e ad elevate prestazioni, con frizione di sicurezza all'avanguardia per la trasmissione sicura di una coppia elevata agli elementi vite tramite alberi scanalati alberi scanalati con profilo ad evolvente
  • Nuova testata con sistema di riscaldamento migliorato e geometria del flusso ottimizzata
  • Cilindro unico 4 D con rinvenimento di precisione di singole zone
  • Resistenze in ottone ad elevate prestazioni e raffreddamento veloce dell’acqua con collegamento flessibile alla centralina per condizioni di lavorazione ottimali in qualunque zona di riscaldamento
  • Viti corotanti e autopulenti per cambi di prodotto e colore semplici e rapidi
  • Numerosi materiali disponibili per la sezione di processo: acciaio nitrurato per la versione di base, acciai speciali e sinterizzati con protezione antiusura per prodotti abrasivi

Ambiti di applicazione dell'estrusore bivite STS Mc¹¹

  • Tecnopolimeri rinforzati e caricati
  • Produzione di leghe e caricati di poliolefine/TPE
  • Colorazione di poliolefine e tecnopolimeri
  • Produzione di masterbatch colore, masterbatch ritardanti di fiamma, masterbatch caricati e masterbatch additivati
  • Riciclo di materie plastiche per macinatura, ecc.
  • Compound per cavi, incl. PVC, HFFR, XLPE
  • Altre applicazioni

Dati tecnici

STS Mc11 25 35 50 65 75 96
Diametro della vite [mm] 25 36 51 62 71 94
Coppia specifica Md/a³ [Nm/cm³] 11,3 11,3 11,3 11,3 11,3 11,3
Coppia massima per albero [Nm] 106 305 835 1,59 2,44 5,35
Velocità max. viti [giri/min.] 900 900 900 900 900 600
Potenza del motore [kW] 22 I 30 60 I 81 165 I 221 315 I 422 483 I 648 706 I 947
Resa [kg/ora] 80 I 176 260 I 573 800 I 1,764 1,400 I 3,086 2,200 I 4,850 4,200 I 9,259

Ulteriori caratteristiche

Coperion Doppelschneckenextruder STS Mc11 Schwenkhebel

Coclea laterale STS: nuovo design con braccio oscillante

  • Il braccio oscillante permette un avvicinamento semplice e un allineamento ottimale ai cilindri
  • Progettato da Coperion Stoccarda, Germania, equipaggiato con riduttore europeo, assemblaggio finale presso Coperion Nanjing, Cina
  • Coppia elevata, canali viti profondi e rapporto De/Di ~ 2 per raggiungere rese elevate
  • Elevata compressione, fino a 30 bar
  • Motore a due velocità o motore con inverter.
  • Elevata qualità, distanza di appena 2 mm tra le viti della coclea laterale e le biviti del STS Mc11
Coperion Doppelschneckenextruder STS Feed Hopper

Tramoggia di alimentazione in esecuzione per cambio rapido

La tramoggia di alimentazione viene semplicemente agganciata al cilindro di ingresso e può essere facilmente smontata allentando i bulloni. In questo modo, l’inserto a sgancio rapido che protegge la parete del cilindro dalla contaminazione può essere sostituito molto facilmente.

Coperion Doppelschneckenextruder STS Spritzkopf Diagramm

Pulizia rapida della testata

  • È sufficiente allentare alcuni dadi per aprire la testata
  • Montaggio agevole grazie al braccio oscillante
  • Possibilità di inserire filtri utilizzando piastre di supporto
  • Geometria del flusso ottimizzata con spazi morti ridotti al minimo per un’uscita sicura degli spaghetti, anche nel caso di prodotti altamente caricati.
