Robuste Zellenradschleusen und Weichen für anspruchsvolle Anwendungen in der Mineralstoffindustrie


Bewährte Verschleißschutzkonzepte für eine lange Lebensdauer bei Mineralstoff-Anwendungen.

Zellenradschleusen und Weichen mit innovativen Verschleißschutzkonzepten für die Mineralstoffindustrie

Coperion Zellenradschleuse ZXQ
Die ZXQ ist eine Hochdruck-Durchblasschleuse für Pulver
Coperion Zellenradschleuse ZRD
Die ZRD/Cein Austrags- und Dosierorgan für Pulver
WZK Zweikanalweiche für Pulver und granuläre Produkte
Die WRK ist eine massive Gussweiche für Pulver und granuläre Produkte

Unser Antrieb ist es, robuste Komponenten für anspruchsvolle Anwendungen zu entwickeln

Die Mineralstoffindustrie steht vor wachsenden Anforderungen an Hochleistungsausrüstung, Nachhaltigkeit und ökologische Verantwortung. Der effiziente und zuverlässige Umgang mit abrasiven Mineralien ist zu einer zentralen Herausforderung moderner Aufbereitungsanlagen geworden. Mit jahrzehntelanger Erfahrung in der Handhabung abrasiver Schüttgüter hat Coperion umfassende Expertise entwickelt, um speziell für Anwendungen in der Mineralstoffindustrie optimierte Lösungen bereitzustellen.

Komponenten, die beim Handling abrasiver Mineralien eingesetzt werden, insbesondere in pneumatischen Fördersystemen, sind extremen Betriebsbedingungen ausgesetzt. Hohe Fördergeschwindigkeiten, erhebliche Druckdifferenzen und stark abrasive Schüttgüter führen zu intensivem Verschleiß und stellen hohe Anforderungen an die Leistungsfähigkeit der Anlagen. Coperion begegnet diesen Herausforderungen mit branchenführenden Zellenradschleusen und Weichen, die für maximale Robustheit und Zuverlässigkeit ausgelegt sind.

Auf Basis jahrzehntelanger Projekterfahrung, Forschung und kontinuierlicher Tests hat Coperion das Verschleißschutzkonzept DuroProtect entwickelt. Dieses fortschrittliche System basiert auf umfangreichen realen Anwendungen sowie intensiven internen Prüfungen. In der spezialisierten Verschleißprüfanlage von Coperion werden Materialien wie Chrom, Wolframkarbid und Keramiken unter realitätsnahen Bedingungen mit hoch abrasiven Mineralien getestet.

Das Ergebnis ist ein präzise entwickeltes Portfolio an Verschleißschutzlösungen, das auf unterschiedliche Abrasionsgrade abgestimmt ist. Mit DuroProtect bietet Coperion optimierte Zellenradschleusen und Weichen, die eine längere Lebensdauer, reduzierte Wartungsintervalle und maximale Prozesseffizienz in anspruchsvollen Anlagen zum Mineralstoffhandling sicherstellen.

Langfristiger Schutz mit bewährter Leistung

Sechs Verschleißschutzstufen für Anwendungen in der Mineralstoffindustrie

Coperion Zellenradschleusen und Weichen sind sorgfältig konstruiert und verfügen bereits durch ihr Design über integrierten Verschleißschutz. Für eine noch höhere Lebensdauer bieten wir das innovative DuroProtect-Konzept, das speziell für die Handhabung abrasiver Schüttgüter in anspruchsvollen Anwendungen entwickelt wurde.

Unter Berücksichtigung zentraler Prozessparameter wie Schüttguteigenschaften, Differenzdruck und Fördergeschwindigkeit stellt Coperion Verschleißschutzlösungen bereit, die exakt auf Ihre Anwendungsanforderungen abgestimmt sind. Dadurch wird ein optimales Verhältnis zwischen Lebensdauer der Anlagen und Investitionskosten erreicht.

Das DuroProtect-Verschleißschutzkonzept ist in sechs Stufen verfügbar und ermöglicht eine maßgeschneiderte Lösung basierend auf den spezifischen Verschleißeigenschaften Ihres Prozesses.

MIT EXPERTEN SPRECHEN

Typische Anwendungen von Coperion Komponenten in der Mineralstoffindustrie

Draufsicht auf eine Zementfabrik

In der Zementindustrie sind robuste und zuverlässige Komponenten entscheidend, um reibungslose und effiziente Produktionsprozesse sicherzustellen.

Während des gesamten Zementherstellungsprozesses – von der Rohstoffhandhabung und -mischung über die Verarbeitung von Rohmehl, Klinker und Additiven bis hin zum fertigen Zement – sorgen Coperion Zellenradschleusen für eine gleichmäßige und kontrollierte Dosierung sowie Förderung in Mühlen, Mischer, Drehrohröfen, Silos und Verpackungslinien.

Zellenradschleusen müssen eine Vielzahl abrasiver Materialien verarbeiten können, von groben und unregelmäßigen Partikeln bis hin zu fein gemahlenen Pulvern, und dabei hohen Prozesstemperaturen standhalten.

Weichen bieten zusätzliche Flexibilität, indem sie eine effiziente Umleitung von Materialien innerhalb des Produktionsprozesses ermöglichen. Ihre robuste Konstruktion gewährleistet langfristige Zuverlässigkeit selbst unter härtesten Bedingungen.

Mit ihrem langlebigen Design und ihrer präzisen Leistung leisten Zellenradschleusen und Weichen einen wichtigen Beitrag zur Effizienz, Sicherheit und Wirtschaftlichkeit moderner Zementherstellungsprozesse.

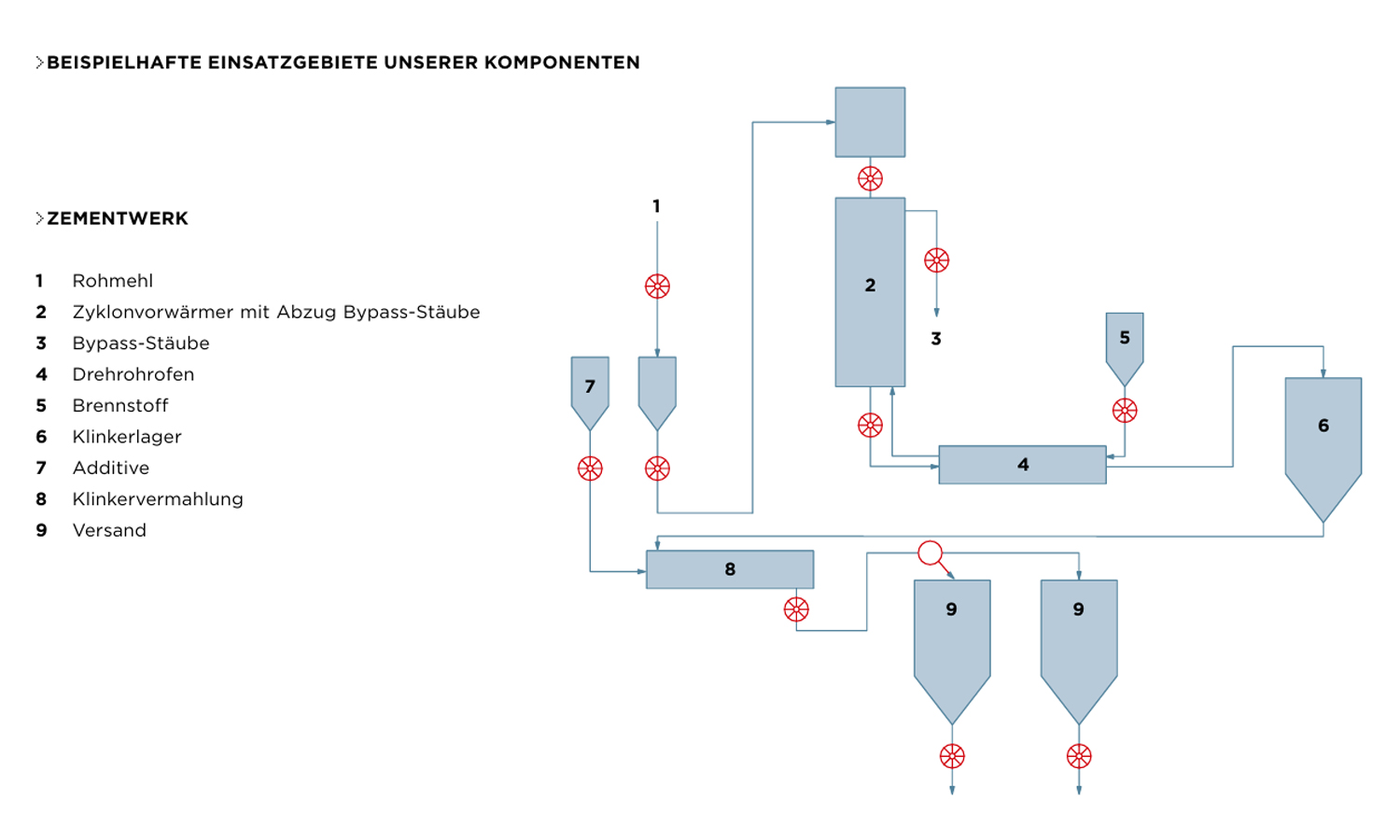

Typischer Zement Prozess

Ofen-Gasfiltrationsanlage in Silica-Produktkomplex

Die Verarbeitung von Kalkstein, sei es für Bauwesen, Landwirtschaft oder industrielle Anwendungen, erfordert eine präzise Kontrolle abrasiver Materialien.

In der Kalkindustrie werden Coperion Zellenradschleusen in einer Vielzahl von Anwendungen entlang des gesamten Prozesses eingesetzt. Vom rohen, gebrochenen oder pulverisierten Kalkstein bis hin zu Endprodukten wie Branntkalk oder Löschkalk sorgen Zellenradschleusen für eine gleichmäßige und kontrollierte Beschickung von Brechern, Klassierern, Öfen und Silos.

Weichen ermöglichen eine reibungslose und effiziente Materialumleitung innerhalb und zwischen einzelnen Prozessschritten.

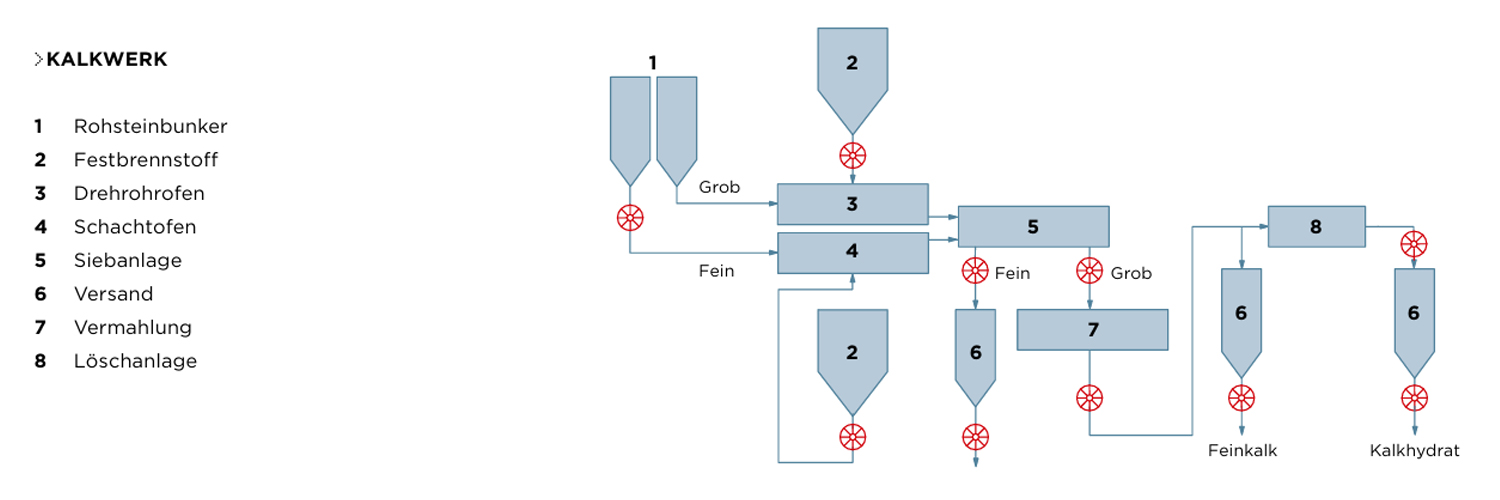

Typischer Kalkstein Prozess

In kohlebefeuerten Kraftwerken und Biomassekraftwerken ist die Materialhandhabung entscheidend für eine effiziente Energieerzeugung. Typische eingesetzte Brennstoffe sind Steinkohle und Braunkohle sowie Biomassen wie Holzpellets, Schalen und Klärschlamm sowie die Rückstände des Verbrennungsprozesses wie Flugasche und Schlacke. Aufgrund der hohen Abrasivität all dieser Materialien müssen Zellenradschleusen und Weichen mit einem hohen Verschleißschutz ausgeführt sein, um einen zuverlässigen Betrieb sicherzustellen.

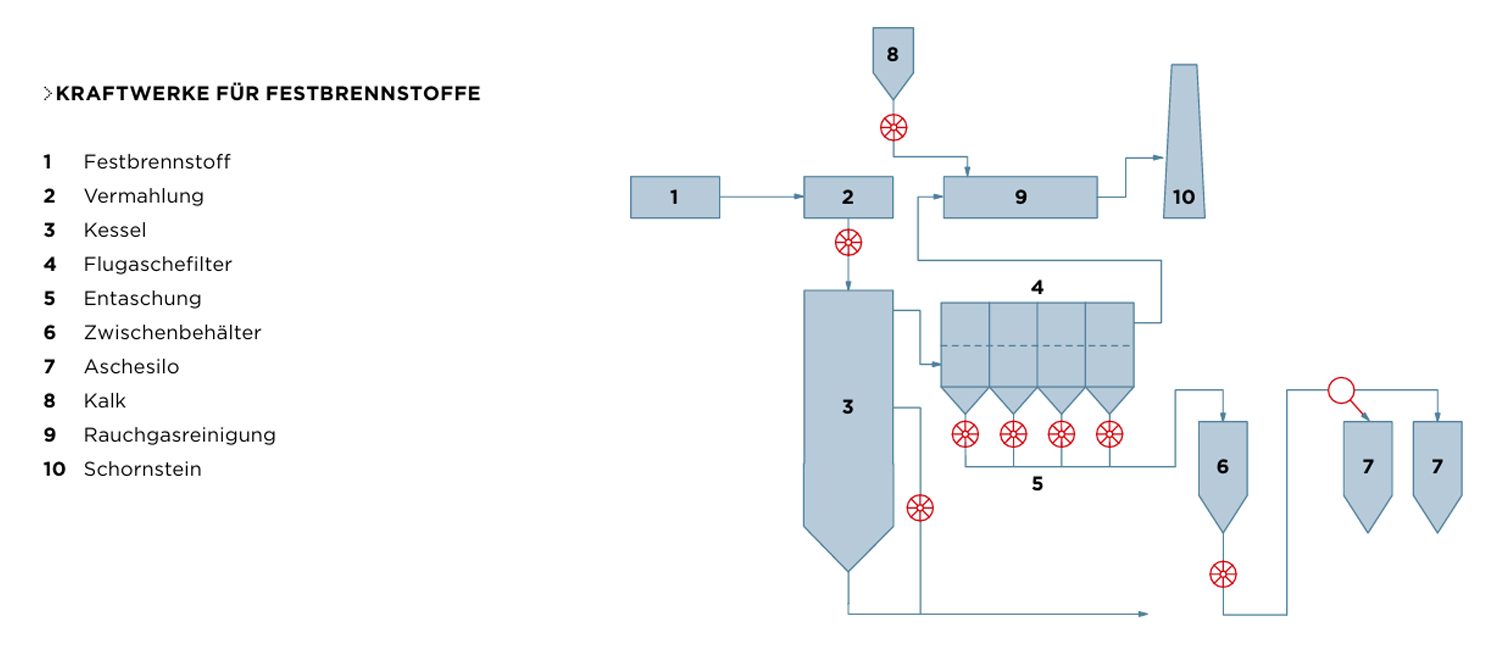

Typischer Prozess in einem Kraftwerk

Stahlarbeiter bei der Arbeit in der Nähe des Lichtbogenofens

Coperion Zellenradschleusen und Weichen werden in zahlreichen Industrien eingesetzt, in denen abrasive Schüttgüter gehandhabt werden. Einige Beispiele für Branchen, in denen unsere Komponenten ihre Leistungsfähigkeit bewiesen haben, sind:

  • Bauindustrie: Sand, Kies, Additive
  • Gipsindustrie
  • Aluminiumproduktion
  • Erz- und Bergbauindustrie: Roherz, Endprodukte, Schlacke
  • Keramik- und Glasindustrie
  • Düngemittelproduktion
  • Soda-/Natriumcarbonat-Industrie
  • Stahlindustrie
  • Pigmentproduktion: Titandioxid, Kreide, Talkum
  • Holz- bzw. Sperrholzindustrie: Schleifstaub, Holzpulver, Holzpellets
  • Und viele weitere Anwendungen

Kritische Betrachtungen bei Mineralstoff-Anwendungen

Produktionsumgebungen in der Mineralstoffindustrie gehören zu den abrasivsten überhaupt. Komponenten, die Schüttgüter wie Kalkstein, Zement oder Mineralpulver handhaben, müssen extremem Verschleiß, hohen Schüttdichten und äußerst rauen Betriebsbedingungen standhalten.

Wie erfüllen Coperion Zellenradschleusen und Weichen diese Herausforderungen? Im Folgenden finden Sie Antworten auf die häufigsten Kundenfragen im Bereich der Mineralienhandhabung.

  • Welche Verschleißschutzstufen und verschleißfesten Materialien bieten Coperion an?

    Durch langjährige Erfahrung und kontinuierliche Weiterentwicklung hat Coperion sechs verschiedene Verschleißschutzstufen definiert – die sogenannten DuroProtect-Stufen. Je höher die Stufennummer (DP10–DP60), desto höher ist der Schutz gegen Verschleiß.

    Je nach gewählter Stufe kommen unterschiedliche Materialien wie Chrom, Wolframkarbid und Keramiken zum Einsatz.

  • Welche Prozess- und Produktparameter bestimmen die Verschleißschutzstufen?

    Die entscheidenden Parameter, die die Verschleißschutzstufen bestimmen, sind die Mohs-Härte des geförderten Produkts sowie die Differenzdruckverhältnisse im Prozess. Je höher die Mohs-Härte, desto abrasiver ist das Material, während ein höherer Differenzdruck die Gasgeschwindigkeiten innerhalb des Ventils erhöht, was den Verschleiß zusätzlich beschleunigt.

  • Wie hoch ist die Lebensdauer eine Zellenradschleuse oder Weiche bei stark abrasiven Materialien?

    Die Lebensdauer einer Zellenradschleuse oder Weiche hängt von vielen verschiedenen Faktoren ab, wie dem geförderten Produkt, dem Förderdruck und den Fördergeschwindigkeiten. Daher kann sie von wenigen Jahren bis hin zu mehreren Jahrzehnten variieren.

    Mit unserem fein abgestuften DuroProtect-Verschleißschutzsystem mit unterschiedlichen Schutzstufen können wir die optimale Lösung unter Berücksichtigung von Investitionskosten, Lebensdauer und Gesamtbetriebskosten anbieten.

  • Welche minimalen und maximalen Temperaturen sind für den Betrieb von Zellenradschleusen zulässig?

    Unser Produktportfolio deckt einen großen Temperaturbereich von -40 °C bis +450 °C ab und kann daher in nahezu allen industriellen Anwendungen eingesetzt werden.

  • Wie können Coperion Zellenradschleusen helfen, Energie und Kosten in der Mineralstoffindustrie zu sparen?

    Die Reduzierung des Energieverbrauchs ist eine der größten Herausforderungen in heutigen und zukünftigen Industrieumgebungen, insbesondere in energieintensiven Branchen wie der Zementindustrie.



    Zellenradschleusen spielen eine zentrale Rolle bei der Effizienzsteigerung in pneumatischen Fördersystemen. Durch die optimierte Materialzuführung senken sie den Gesamtenergiebedarf des Systems erheblich und tragen so zur Reduzierung von Betriebskosten und Umweltbelastung bei.



    Ein wesentlicher Vorteil von Zellenradschleusen ist ihr geringer Leistungsbedarf. In typischen Zementanwendungen arbeiten sie mit Antrieben von nur 5 bis 10 kW. Im Gegensatz dazu benötigen alternative Technologien wie Schneckenpumpen oft Antriebe mit 150 kW oder mehr.

    Dadurch kann der Einsatz von Zellenradschleusen den Energieverbrauch in vergleichbaren Anwendungen um bis zu 90 % reduzieren und stellt somit eine äußerst effiziente und wirtschaftliche Lösung dar.

Zementanlage mit Haufen

Die verschleißgeschützten Zellenradschleusen von Coperion waren ein echter Wendepunkt. Wir haben den Energieverbrauch um über 95 % gesenkt und dadurch jährlich mehr als 100.000 € eingespart – mit einer Amortisationszeit von nur neun Monaten. Stillstandzeiten und Kosten sind deutlich gesunken, und nach 20.000 Betriebsstunden zeigt sich weiterhin kein Verschleiß. Wir haben schnell eine zweite Zellenradschleuse für ein weiteres System bestellt.

Führendes Unternehmen für Baustoffe

Möchten Sie Ihre individuelle Herausforderung mit uns diskutieren?

Kontaktieren Sie uns!

Coperion verfügt über Erfahrung in verschiedenen Anwendungen der Mineralstoffindustrie. Mit unseren innovativen Lösungen und einer Vielzahl an Individualisierungsmöglichkeiten sind wir zuversichtlich, die passenden Komponenten für Ihre Anforderungen zu finden.
