Weichen

Eine Weiche wird eingesetzt, um die Produktverteilung in Förderanlagen gezielt zu steuern. Sie lenkt den Materialstrom von einer Förderleitung in eine andere und ist ein wichtiger Bestandteil pneumatischer Förderanlagen sowie von Fallrohren. So können Pulver, Pellets, Granulate und andere Schüttgüter flexibel auf unterschiedliche Prozessschritte oder Lagerbereiche verteilt werden.

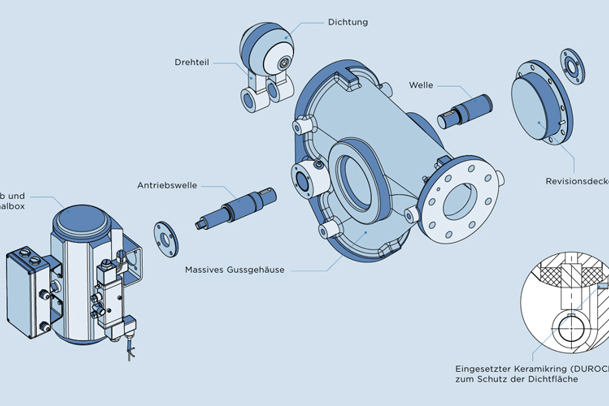

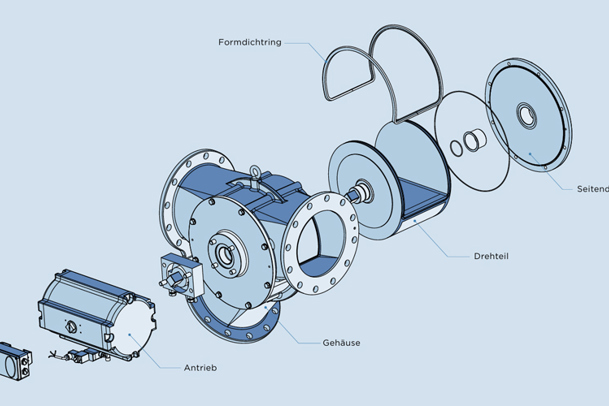

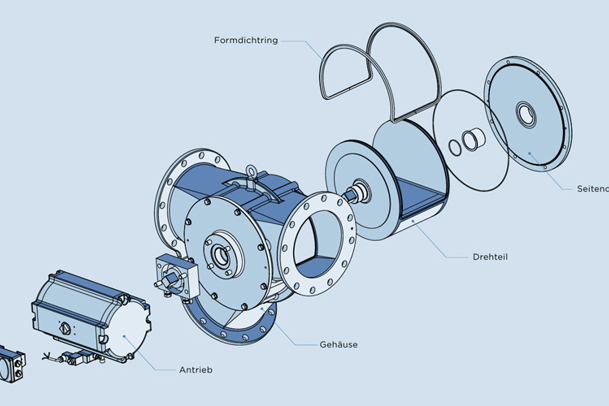

Das Herzstück einer Weiche ist ein drehbares Schaltelement im Inneren des Gehäuses. Durch seine Drehbewegung werden unterschiedliche Förderwege geöffnet, sodass der Materialstrom gezielt zum gewünschten Ausgang geleitet wird. Gleichzeitig wird der nicht genutzte Förderweg zuverlässig abgedichtet. Eine hochwertige Weiche unterstützt einen gleichmäßigen Materialfluss und hilft dabei, Druckverluste, Produktbeanspruchung, Materialablagerungen sowie das Risiko von Produktkontaminationen zu reduzieren.

Die Auswahl der passenden Weiche hängt von verschiedenen Faktoren ab, darunter das Förderprodukt, der Betriebsdruck, die Temperatur sowie Anforderungen an Verschleißschutz und Hygiene. Für anspruchsvolle Anwendungen sind eine zuverlässige Abdichtung, verschleißbeständige Werkstoffe und eine robuste Konstruktion entscheidend, um eine hohe Betriebssicherheit und lange Standzeiten zu erreichen.

Coperion bietet ein umfassendes Portfolio an Weichen für die präzise Produktverteilung in der Kunststoff-, Chemie-, Nahrungsmittel- und Mineralstoffindustrie. Dank anwendungsspezifischer Ausführungen, hochwertiger Werkstoffe und jahrzehntelanger Erfahrung ermöglichen sie eine zuverlässige Produktführung, eine hohe Dichtheit und einen sicheren Betrieb auch unter anspruchsvollen Prozessbedingungen.

Weichen kommen überall dort zum Einsatz, wo Schüttgüter von einer Förderleitung auf mehrere Zielpunkte verteilt werden müssen. Als zentrale Komponente in pneumatischen Förderanlagen und Fallrohren ermöglichen sie eine zuverlässige Produktverteilung, ohne den Materialfluss zu unterbrechen.

Typische Anwendungen sind die Produktverteilung zu Silos, Tagesbehältern, Mischern, Reaktoren, Verpackungslinien, Extrudern sowie weiteren Anlagenkomponenten. Durch den Einsatz von Weichen lässt sich die Anzahl separater Förderleitungen reduzieren. Das vereinfacht Anlagenkonzepte, senkt den Installationsaufwand und erhöht die Flexibilität im Prozess.

Weichen werden in zahlreichen Industrien eingesetzt, in denen Pulver, Pellets, Granulate, Flocken und andere Schüttgüter gehandhabt werden, darunter:

• Kunststoffindustrie
• Chemische Industrie
• Lebensmittel- und Tiernahrungsindustrie
• Mineralstoff- und Baustoffindustrie

Welche Weiche die richtige ist, hängt von den jeweiligen Prozessanforderungen ab. Für Anwendungen mit hohen Hygieneanforderungen kommen häufig hygienegerechte Ausführungen zum Einsatz, während für abrasive Produkte verschleißgeschützte Varianten bevorzugt werden. In pneumatischen Förderanlagen spielt zudem eine hohe Dichtheit eine wichtige Rolle, um Luftverluste zu minimieren, die Förderleistung aufrechtzuerhalten und Produktkontaminationen zwischen verschiedenen Förderwegen zu vermeiden.

Coperion bietet ein breites Portfolio an Weichen für Flug- und Dichtstromförderungen. Die verfügbaren Ausführungen sind auf das Förderprodukt, die Prozessbedingungen und die Anforderungen unterschiedlicher Industrien abgestimmt. So lassen sich Pulver, Granulate und weitere Schüttgüter präzise, zuverlässig und effizient verteilen.

Weichen sind für die Handhabung einer Vielzahl von Schüttgütern in pneumatischen Förderanlagen und Fallleitungen ausgelegt. Welche Ausführung am besten geeignet ist, hängt von den Eigenschaften des Förderprodukts und den jeweiligen Prozessbedingungen ab.

Typische Förderprodukte sind:

• Kunststoffgranulate und Mahlgut
• Pulver und Feinchemikalien
• Granulate und Flocken
• Lebensmittelzutaten wie Mehl, Zucker, Stärke, Kaffee und Gewürze
• Mineralstoffe, Pigmente und andere abrasive Schüttgüter
• Spezialchemikalien

Bei der Auswahl einer Weiche sollten verschiedene Faktoren berücksichtigt werden, darunter Partikelgröße, Schüttdichte, Abrasivität, Temperatur, Feuchtigkeitsgehalt und Fließverhalten des Produkts. Diese Eigenschaften beeinflussen die Ausführung der Weiche, das Dichtkonzept und die Wahl der Werkstoffe. Eine sorgfältige Abstimmung dieser Faktoren trägt zu einem zuverlässigen Betrieb und einer langen Lebensdauer bei.

Für empfindliche Produkte ist eine möglichst produktschonende Produktführung wichtig, um Kornbruch und Qualitätsverluste zu minimieren. Abrasive Schüttgüter erfordern verschleißgeschützte Komponenten und widerstandsfähige Werkstoffe. In hygienischen Anwendungen stehen dagegen reinigungsfreundliche Konstruktionen, totraumarme Designs und Materialien im Vordergrund, die den Anforderungen der Lebensmittelindustrie gerecht werden.

Coperion bietet ein breites Portfolio an Weichen in unterschiedlichen Bauformen und Werkstoffausführungen für nahezu jede Schüttgut-Anwendung. Je nach Anforderung kombinieren sie eine zuverlässige Abdichtung mit produktschonender Handhabung und hoher Verschleißbeständigkeit. Dadurch eignen sie sich für die präzise Produktverteilung von Pulvern, Granulaten und vielen weiteren Schüttgütern in unterschiedlichsten Industrien.

Der wesentliche Unterschied liegt in der Art der Förderung und den Anforderungen an die Weiche.

Weichen für Fallrohre werden in Schwerkraftförderungen eingesetzt, bei denen das Förderprodukt allein durch sein Eigengewicht durch die Anlage fließt. In diesen Anwendungen steht die zuverlässige Produktverteilung und eine störungsfreie Produktführung im Vordergrund. Da in der Regel kein oder nur ein geringer Druck im System vorhanden ist, sind die Anforderungen an die Dichtheit meist weniger hoch.

Weichen für pneumatische Förderanlagen sind dagegen für Förderprozesse ausgelegt, bei denen Schüttgüter mithilfe von Druckluft oder Vakuum transportiert werden. Neben der präzisen Produktverteilung müssen sie eine hohe Dichtheit bieten, um Luftverluste zu minimieren, die Förderleistung aufrechtzuerhalten und Produktkontaminationen zwischen verschiedenen Förderwegen zu vermeiden. Darüber hinaus sind die Strömungswege so ausgelegt, dass Druckverluste, Materialablagerungen und Produktbeanspruchungen reduziert werden.

Welche Weiche die richtige ist, hängt von der Fördermethode, den Prozessbedingungen und dem Förderprodukt ab. Wichtige Auswahlkriterien sind unter anderem Betriebsdruck, Temperatur, Abrasivität, Hygieneanforderungen und die Eigenschaften des Schüttguts. Diese Faktoren beeinflussen sowohl die Bauform als auch die Werkstoffauswahl und das Dichtkonzept der Weiche.

Coperion bietet Weichen für Schwerkraft- und pneumatische Förderanwendungen. Die verschiedenen Ausführungen sind auf zuverlässige Produktverteilung, hohe Dichtheit und lange Standzeiten ausgelegt und bewähren sich auch unter anspruchsvollen Prozessbedingungen.

Der wesentliche Unterschied zwischen einer Rohrweiche und einer Klappenweiche liegt in der Gestaltung des Produktwegs innerhalb der Weiche.

Eine Rohrweiche verfügt über ein drehbares Schaltelement mit integrierten Rohrsegmenten. Dadurch bleibt der runde Querschnitt über den gesamten Förderweg hinweg erhalten. Beim Umschalten richten sich die Rohrsegmente auf den gewählten Förderweg aus und schaffen einen gleichmäßigen, hindernisfreien Produktfluss. Diese Bauweise trägt dazu bei, Druckverluste, Produktbeanspruchung und Materialablagerungen zu reduzieren und eignet sich besonders für anspruchsvolle Anwendungen in pneumatischen Förderanlagen.

Eine Klappenweiche arbeitet dagegen mit einer schwenkbaren Klappe, die den Materialstrom auf unterschiedliche Ausgänge lenkt. Da sich die Geometrie des Förderwegs beim Umschalten verändert, variiert auch der Strömungsquerschnitt innerhalb der Weiche. Klappenweichen sind für viele Anwendungen geeignet, bieten jedoch in der Regel keinen durchgehend gleichmäßigen Produktweg wie Rohrweichen.

Welche Ausführung die beste Wahl ist, hängt vom Förderprodukt, der Fördermethode und den jeweiligen Prozessanforderungen ab. Für Anwendungen mit hohen Anforderungen an Produktschonung, Dichtheit und Förderleistung werden häufig Rohrweichen bevorzugt. Sie ermöglichen eine zuverlässige Produktverteilung, minimieren das Risiko von Produktkontaminationen und unterstützen einen effizienten Materialfluss auch unter anspruchsvollen Prozessbedingungen.

Coperion bietet verschiedene Weichenausführungen für pneumatische Förderanlagen und Fallrohre. Je nach Anwendung, Förderprodukt und Prozessanforderung stehen Lösungen zur Verfügung, die auf hohe Dichtheit, lange Standzeiten und eine zuverlässige Produktführung ausgelegt sind.

Eine Weiche ist die ideale Lösung, wenn ein Fördersystem mehrere Zielpunkte versorgen soll. Anstatt für jeden Prozessschritt oder jeden Behälter eine separate Förderleitung zu installieren, kann der Materialstrom mithilfe einer Weiche schnell und zuverlässig auf unterschiedliche Förderwege verteilt werden.

Durch den Einsatz einer Weiche lässt sich die Anzahl von Förderleitungen sowie weiterer Komponenten reduzieren. Das vereinfacht das Anlagenlayout, senkt den Installationsaufwand und kann den Wartungsbedarf verringern. Gleichzeitig erhöht sich die Flexibilität der Anlage, da sich Materialströme einfacher an veränderte Produktionsanforderungen anpassen lassen.

Typische Einsatzbereiche sind die Produktverteilung zu Silos, Tagesbehältern, Mischern, Reaktoren, Verpackungslinien oder nachgeschalteten Prozessanlagen. Weichen eignen sich sowohl für pneumatische Förderanlagen als auch für Fallrohre, sofern jeweils nur ein Förderweg gleichzeitig genutzt wird.

Werden unterschiedliche Produkte über dasselbe Fördersystem transportiert, ist eine hohe Dichtheit der Weiche besonders wichtig. Eine zuverlässige Abdichtung hilft dabei, Produktkontaminationen zwischen verschiedenen Förderwegen zu vermeiden. In pneumatischen Förderanlagen trägt sie außerdem dazu bei, Luftverluste zu minimieren und die Förderleistung konstant zu halten.

Coperion Weichen sind auf zuverlässige Schaltvorgänge, hohe Dichtheit und lange Standzeiten ausgelegt. Damit bieten sie eine effiziente Lösung für flexible Fördersysteme und die präzise Produktverteilung von Pulvern, Granulaten und anderen Schüttgütern.

Ja, Weichen können in Dichtstromförderanlagen eingesetzt werden, sofern sie für die speziellen Anforderungen dieser Fördermethode ausgelegt sind. Bei der Dichtstromförderung werden Schüttgüter mit geringeren Fördergeschwindigkeiten und höheren Produktkonzentrationen transportiert als bei der Flugförderung. Dadurch eignet sie sich besonders für empfindliche, abrasive oder hochwertige Produkte.

Für diese Anwendungen müssen Weichen eine hohe Dichtheit, eine robuste Konstruktion und einen wirksamen Verschleißschutz bieten. Gleichzeitig müssen sie den höheren Betriebsdrücken der Dichtstromförderung standhalten und eine zuverlässige Abdichtung sicherstellen, um Luftverluste zu minimieren und einen effizienten Förderprozess zu unterstützen.

Bei der Auswahl einer geeigneten Weiche spielen verschiedene Faktoren eine Rolle, darunter:

• Betriebsdruck und Auslegung des Fördersystems
• Partikelgröße und Schüttdichte
• Erforderliche Schalthäufigkeit
• Empfindlichkeit des Produkts gegenüber Produktbeanspruchung
• Anforderungen an Hygiene und Reinigung

Wird die Weiche passend zur Anwendung ausgelegt, ermöglicht sie eine zuverlässige Produktverteilung in Dichtstromförderanlagen und trägt dazu bei, die Produktqualität zu erhalten sowie den Wartungsaufwand zu reduzieren.

Coperion bietet Weichen für anspruchsvolle Anwendungen in pneumatischen Förderanlagen, einschließlich Dichtstromförderungen. Dank hoher Dichtheit, robuster Bauweise und anwendungsspezifischer Ausführungen unterstützen sie eine zuverlässige Produktverteilung und einen kontinuierlichen Betrieb auch unter anspruchsvollen Prozessbedingungen.

Die Auswahl der richtigen Weiche hängt sowohl von den Anforderungen des Fördersystems als auch von den Eigenschaften des Förderprodukts ab. Eine auf die Anwendung abgestimmte Weiche trägt dazu bei, eine zuverlässige Produktverteilung, lange Standzeiten und eine hohe Prozesssicherheit zu erreichen.

Zu den wichtigsten Auswahlkriterien gehören:

• Eigenschaften des Förderprodukts: Partikelgröße, Schüttdichte, Fließverhalten, Abrasivität und Produktempfindlichkeit beeinflussen die Bauform der Weiche sowie die Auswahl geeigneter Werkstoffe.
• Fördermethode: Die Anforderungen unterscheiden sich zwischen Fallrohren und pneumatischen Förderanlagen. In pneumatischen Fördersystemen ist insbesondere eine hohe Dichtheit wichtig, um Luftverluste zu minimieren und die Förderleistung aufrechtzuerhalten.
• Betriebsbedingungen: Betriebsdruck, Vakuum, Temperatur und Fördergeschwindigkeit bestimmen die Anforderungen an Konstruktion, Werkstoffe und Dichtkonzept der Weiche.
• Hygieneanforderungen: Anwendungen in der Lebensmittelindustrie oder anderen sensiblen Bereichen erfordern häufig hygienegerechte Ausführungen mit reinigungsfreundlichen Oberflächen, totraumarmen Konstruktionen und geeigneten Werkstoffen.
• Verschleißschutz: Für abrasive Schüttgüter wie Mineralstoffe, Pigmente oder glasfaserverstärkte Kunststoffe kommen häufig verschleißgeschützte Ausführungen und besonders widerstandsfähige Werkstoffe zum Einsatz, um die Lebensdauer zu erhöhen.
• Prozessanforderungen: Die Anzahl der Zielpunkte, die erforderliche Schalthäufigkeit, die verfügbaren Einbauverhältnisse sowie der gewünschte Automatisierungsgrad spielen ebenfalls eine wichtige Rolle bei der Auswahl der passenden Weiche.

Da jede Förderanlage individuelle Anforderungen mit sich bringt, wird die optimale Lösung häufig anwendungsspezifisch ausgelegt. Coperion bietet ein breites Portfolio an Weichen für Fallrohre und pneumatische Förderanlagen. Je nach Förderprodukt, Prozessbedingungen und Branchenanforderungen stehen unterschiedliche Bauformen und Werkstoffausführungen zur Verfügung. So lässt sich die Weiche optimal an die jeweilige Anwendung anpassen und eine zuverlässige Produktverteilung sicherstellen.

Eine hygienegerechte Weiche ist speziell für Anwendungen entwickelt, bei denen Sauberkeit, Produktsicherheit und die Vermeidung von Produktkontaminationen eine zentrale Rolle spielen. Typische Einsatzbereiche sind die Lebensmittel-, Milch-, Pharma- und Chemieindustrie. Neben hygienegerechten Werkstoffen wie Edelstahl zeichnen sich diese Weichen durch reinigungsfreundliche Oberflächen und totraumarme Konstruktionen aus, die Produktablagerungen minimieren und eine sichere Produktführung unterstützen.

CIP (Clean-in-Place) bezeichnet die Möglichkeit, eine Weiche gründlich zu reinigen, ohne sie zu demontieren. Während des Reinigungsprozesses werden Reinigungsmedien durch die Weiche geführt, um Produktrückstände zu entfernen und die hygienischen Bedingungen im System aufrechtzuerhalten. Je nach Ausführung kann das Schaltelement dabei in spezielle Reinigungspositionen gefahren werden, sodass produktberührte Flächen und potenzielle Toträume zuverlässig gespült werden.

Eine hygienegerechte Weiche mit CIP-Funktion trägt dazu bei, Reinigungszeiten zu verkürzen, Stillstandszeiten zu reduzieren und hohe Hygieneanforderungen zuverlässig zu erfüllen. Sie eignet sich insbesondere für Anwendungen, bei denen regelmäßige Reinigung und Produktsicherheit entscheidend sind.

Coperion bietet hygienegerechte Weichen für anspruchsvolle Anwendungen in der Lebensmittel- und Prozessindustrie. Reinigungsfreundliche Konstruktionen, hochwertige Werkstoffe und CIP-fähige Ausführungen unterstützen eine sichere, effiziente und kontaminationsarme Produktverteilung auch bei hohen Hygieneanforderungen

Eine verschleißgeschützte Weiche ist speziell für die Handhabung abrasiver Schüttgüter ausgelegt. Bei diesen Anwendungen können Reibung und der Aufprall von Partikeln zu erhöhtem Verschleiß führen. Mit der Zeit kann dies die Dichtheit beeinträchtigen und die Standzeit der Weiche verkürzen. Besonders in der Mineralstoffindustrie sowie bei anderen stark abrasiven Förderprodukten sind daher verschleißgeschützte Ausführungen gefragt.

Um auch unter anspruchsvollen Bedingungen zuverlässig zu arbeiten, kommen in verschleißbeanspruchten Bereichen spezielle Werkstoffe und Schutzkonzepte zum Einsatz. Dazu zählen beispielsweise verschleißbeständige Stähle oder keramische Auskleidungen, die die Abriebfestigkeit deutlich erhöhen. Dies trägt dazu bei, Wartungsaufwand und Stillstandszeiten zu reduzieren und die Lebensdauer der Weiche zu verlängern.

Bei der Auswahl eines geeigneten Verschleißschutzes spielen sowohl die Eigenschaften des Förderprodukts als auch die Prozessbedingungen eine wichtige Rolle. Entscheidend sind unter anderem:

• Abrasivität des Förderprodukts
• Partikelgröße und Schüttdichte
• Betriebsdruck und Differenzdruck
• Förderart und Fördergeschwindigkeit
• Gewünschte Standzeit und Wartungsintervalle

Mit dem DUROPROTECT® Verschleißschutzkonzept bietet Coperion anwendungsspezifische Lösungen für abrasive Förderprozesse. Das Konzept basiert auf umfangreichen Praxiserfahrungen sowie Langzeit- und Verschleißtests und wird auf die Eigenschaften des Förderprodukts sowie die jeweiligen Betriebsbedingungen abgestimmt. Je nach Anforderung kommen unterschiedliche verschleißbeständige Werkstoffe und Schutzstufen zum Einsatz, um Standzeiten zu maximieren und gleichzeitig eine hohe Dichtheit sowie eine zuverlässige Produktverteilung sicherzustellen.

Das DUROPROTECT®-Konzept umfasst mehrere Schutzstufen für unterschiedliche Abrasivitätsgrade und Prozessbedingungen.

Weichen sind in der Regel in Flanschgrößen von 50 mm bis 400 mm erhältlich und decken damit die Anforderungen der meisten pneumatischen Förderanlagen und Fallrohranwendungen ab.

Die passende Weichengröße hängt von verschiedenen Faktoren ab, darunter:

• Förderleistung
• Eigenschaften des Förderprodukts
• Betriebsdruck
• Durchmesser der Förderleitung bzw. des Fallrohrs

Weichen werden in der Regel aus Aluminium oder Edelstahl gefertigt. Die Wahl des Werkstoffs hängt von den Anforderungen der jeweiligen Anwendung ab.

Zu den wichtigsten Auswahlkriterien zählen:

• Eigenschaften des Förderprodukts
• Betriebsbedingungen
• Anforderungen an Verschleißbeständigkeit
• Anforderungen an Korrosionsbeständigkeit

Weichen sind für den Einsatz unter unterschiedlichsten Förderbedingungen ausgelegt. Standardausführungen eignen sich in der Regel für Differenzdrücke von wenigen Millibar bis zu einem Systemdruck von 6 bar und decken damit die Anforderungen der meisten Anwendungen in der pneumatischen Förderung ab.

Weichen sind in der Regel wartungsarm und für einen zuverlässigen Betrieb ausgelegt. Regelmäßige Wartungsmaßnahmen umfassen vor allem die Reinigung der Weiche sowie die Kontrolle verschleißrelevanter Komponenten, um die Dichtheit und eine lange Lebensdauer zu unterstützen.

Typische Wartungsmaßnahmen sind:

• Überprüfung von Dichtungen und Dichtflächen
• Kontrolle verschleißbeanspruchter Komponenten
• Reinigung des Innenraums zur Entfernung von Staub- und Produktablagerungen
• Prüfung von Antrieben und Sensoren
• Kontrolle der ordnungsgemäßen Funktion der Weiche

Zu den häufigsten Verschleiß- und Austauschteilen zählen die Drehteile an den einzelnen Förderwegen, da diese kontinuierlichen mechanischen und produktbedingten Belastungen ausgesetzt sind. Je nach Branche, Förderprodukt und Betriebsbedingungen können im Laufe der Zeit weitere Komponenten ausgetauscht werden müssen.

Für einen zuverlässigen Betrieb empfiehlt es sich, Staub- und Produktablagerungen regelmäßig zu entfernen und die Dichtungen von Standardweichen etwa alle zwei Jahre zu überprüfen. Bei anspruchsvolleren Anwendungen, beispielsweise bei der Förderung abrasiver Schüttgüter, können Wartungsintervalle und Austauschbedarf je nach Einsatzbedingungen abweichen.
