Compoundeur à deux étages Kombiplast KP

Contactez-nous à propos de ce produit

Compoundage et granulation du PVC et de compounds pour câbles et applications spéciales

Sans une technologie de compoundage et de granulation fiable, la production économique de PVC et compounds pour câbles et applications spéciales ne serait pas possible. Or, la Kombiplast de Coperion répond en tout point à ces attentes. Coperion a développé ce système de compoundage tout particulièrement pour la production de matières plastiques sensibles à la température et au cisaillement – afin que vous puissiez bénéficier d’un procédé très flexible, d’une production très économique et d’une qualité de produit maximale.

La Kombiplast KP associe une extrudeuse bivis ZSK à une monovis de décharge ES-A pour une montée en pression tout en douceur sur les produits sensibles au cisaillement.

Coperion s’est spécialisé dans le développement et la fabrication d’installations complètes de compoundage et de granulation du PVC et de compounds pour câbles et applications spéciales. Les systèmes de compoundage à deux étages Kombiplast KP de Coperion sont équipés de doseurs volumétriques, d’un système de dégazage sous vide et d’un granulateur.

Atouts de la Kombiplast KP

  • Propriétés de dosage excellentes, même avec des poudres de médiocre fluidité et prémélanges chauds en provenance du mélangeur rapide
  • Bonne homogénéisation et malaxage contrôlé à raison d’une pression uniforme sur le produit
  • Durée de traitement courte pour une cadence serrée fixe
  • Contrôle précis de la température
  • Évacuation efficace des composants volatiles
  • Traitement doux pour le produit, particulièrement dans la zone de montée en pression devant la filière
  • Flux de produit uniforme au travers de la filière
  • Consommation énergétique spécifique faible
  • Large gamme d’applications
  • Adaptation aisée à de nouvelles exigences
  • Nettoyage rapide et pratique possible
  • Haute disponibilité
  • Maintenance économique
  • Configuration machine facile d’entretien

Secteurs associés

  • Plastique

Domaines d’application typiques de la Kombiplast

PVC souple

  • Câbles PVC : compounds pour l’isolation, le gainage et le remplissage
  • Matériaux pour la fabrication des chaussures et semelles de chaussures (également PVC-P avec agent d’expansion)
  • Matériaux d’extrusion pour profilés et tuyaux (y compris applications médicales)
  • Compounds pour moulage par injection
  • Films et feuilles de revêtements de sol

PVC rigide

  • Profilés extrudés pour utilisation intérieure et extérieure
  • Compounds pour moulage par injection de pièces de raccord, etc.
  • Compounds pour moulage par soufflage, bouteilles, réservoirs, etc.
  • Alliages et mélanges
  • Films (calandrage)

Compounds spéciaux

  • Formulations auto-extinguibles sans halogène pour câbles (HFFR)
  • Compounds en élastomère pour câbles basse, moyenne et haute tension
  • PE réticulable (incorporation de péroxyde)

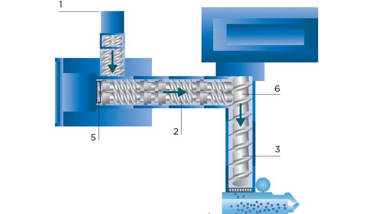

Principe de fonctionnement de la Kombiplast KP

Coperion zweistufiger Extruder Kombiplast Funktionsprinzip
  1. Doseur latéral bivis ZS-B
  2. Compoundeur bivis ZSK
  3. Monovis de décharge ES-A

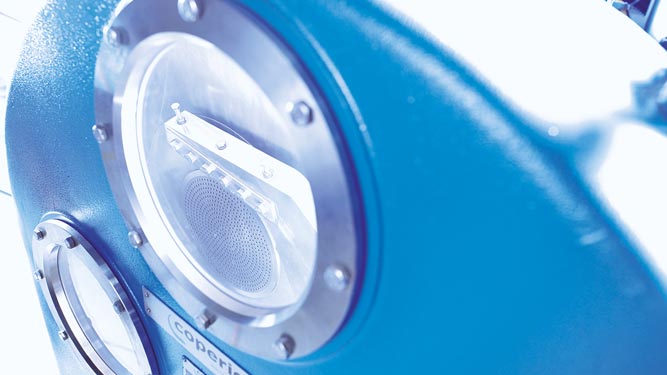

  4. Granulateur excentrique EGR
  5. Dégazage
  6. Dégazage sous vide

Kombiplast PVC/HFFR hybrid

Les systèmes Kombiplast PVC/HFFR hybrides ont été développés sur la base de la Kombiplast. Ils permettent une production économique de granulés de PVC ou de compounds retardateurs de flamme sans halogène (HFFR) pour la fabrication des câbles.

Seules quelques modifications sont nécessaires sur la Kombiplast PVC/HFFR hybride pour passer de la production de PVC à celle de retardateurs de flamme sans halogène, et vice-versa. Selon l’équipement et la taille de l’installation, l’ajustement peut être réalisé en deux heures.

Caractéristiques techniques de la Kombiplast avec ZSK Mv PLUS et ZSK Mc¹⁸

Kombiplast ZSK/ES-A Couple max. par arbre [Nm] Couple spécifique Md/a³ [Nm/cm³] Vitesse de vis max. [min-1] Puissance moteur max. N [kW] Diamètre de vis [mm]
KP 27 Mv PLUS / 60 100/400 10,6 600/115 13/4 27/60
KP 34 Mv PLUS / 100 205/1.200 11,3 600/100 27/15 34/100
KP 43 Mv PLUS / 150 420/4.050 11,3 600/75 55/45 43/150
KP 54 Mv PLUS / 150 815/4.050 11,3 600/75 108/45 54/150
KP 62 Mv PLUS / 200 1.250/9.600 11,3 600/75 165/80 62/200
KP 76 Mv PLUS / 250 2.275/18.750 11,3 600/50 300/125 76/250
KP 98 Mv PLUS / 300 5.000/32.400 11,3 400/50 440/180 98/300
KP 125 Mv PLUS / 350 10.300/51.450 11,3 400/50 906/285 125/350



Kombiplast ZSK/ES-A Couple max. par arbre [Nm] Couple spécifique Md/a³ [Nm/cm³] Vitesse de vis max. [min-1] Puissance moteur max. N [kW] Diamètre de vis [mm]
KP 26 Mc18 / 60 140/400 15 600/115 18/4 25/60
KP 32 Mc18 / 100 315/1.300 18 600/100 42/15 32/100
KP 45 Mc18 / 100 930/1.300 18 600/100 123/15 45/100
KP 58 Mc18 / 150 2.000/8.000 18 600/75 264/45 58/150
KP 70 Mc18 / 200 3.500/15.000 18 600/75 462/66 70/200
KP 92 Mc18 / 250 7.500/30.000 17 600/50 990/100 92/250
KP 92 Mc18 / 300 7.500/55.000 17 600/50 990/150 92/300
KP 119 Mc18 / 300 15.300/55.000 17 400/50 1.346/150 118/300
KP 133 Mc PLUS / 350 20,000/80,000 15 400/50 1,759/170 133/350
