Compoundeur STS Mc¹¹

Contactez-nous à propos de ce produit

Compoundeurs assurant une hausse considérable des débits

Avec leur couple spécifique de 11,3 Nm/cm3, les compoundeurs STS Mc11 font référence : leurs débits jusqu’à 27 % supérieurs au modèle précédent, le degré de remplissage accru des pas de vis et la température de fusion réduite assurent une qualité de compound accrue. Ils intègrent tout le savoir-faire procédé et qualité de Coperion.

La série STS Mc11 est équipée exclusivement de réducteurs de la marque Coperion qui ont été fabriqués en Europe. La vitesse de vis maximale est passée de 800 à 900 min-1. Afin d’améliorer le nettoyage et de faciliter le passage d’un mélange-maître à un autre, l’extrudeuse bivis STS est équipée en outre de nouvelles trémies d’alimentation avec pièces d’insertion et d’une tête d’extrusion retravaillée. L’accouplement des arbres de vis est similaire à celui de la série ZSK Mc18, dont la qualité est sans cesse confirmée. Le nouveau bâti inférieur a été optimisé pour résister à la torsion dans des conditions de sollicitation extrêmes.

Le compoundeur STS Mc11 couvre la plupart des applications standard de la technologie de transformation des mélanges-maîtres. Il offre une productivité élevée pour un rapport qualité-prix attractif. La série STS Mc11 est produite à Nanjing, en Chine, dans la conformité des directives CE. Le résultat : un système de compoundage haute performance pour des frais d’investissement modestes, et un retour sur investissement rapide. La conception modulaire de la partie opératoire permet une production d’une flexibilité maximale sur des longueurs allant de 24 à 68 D.

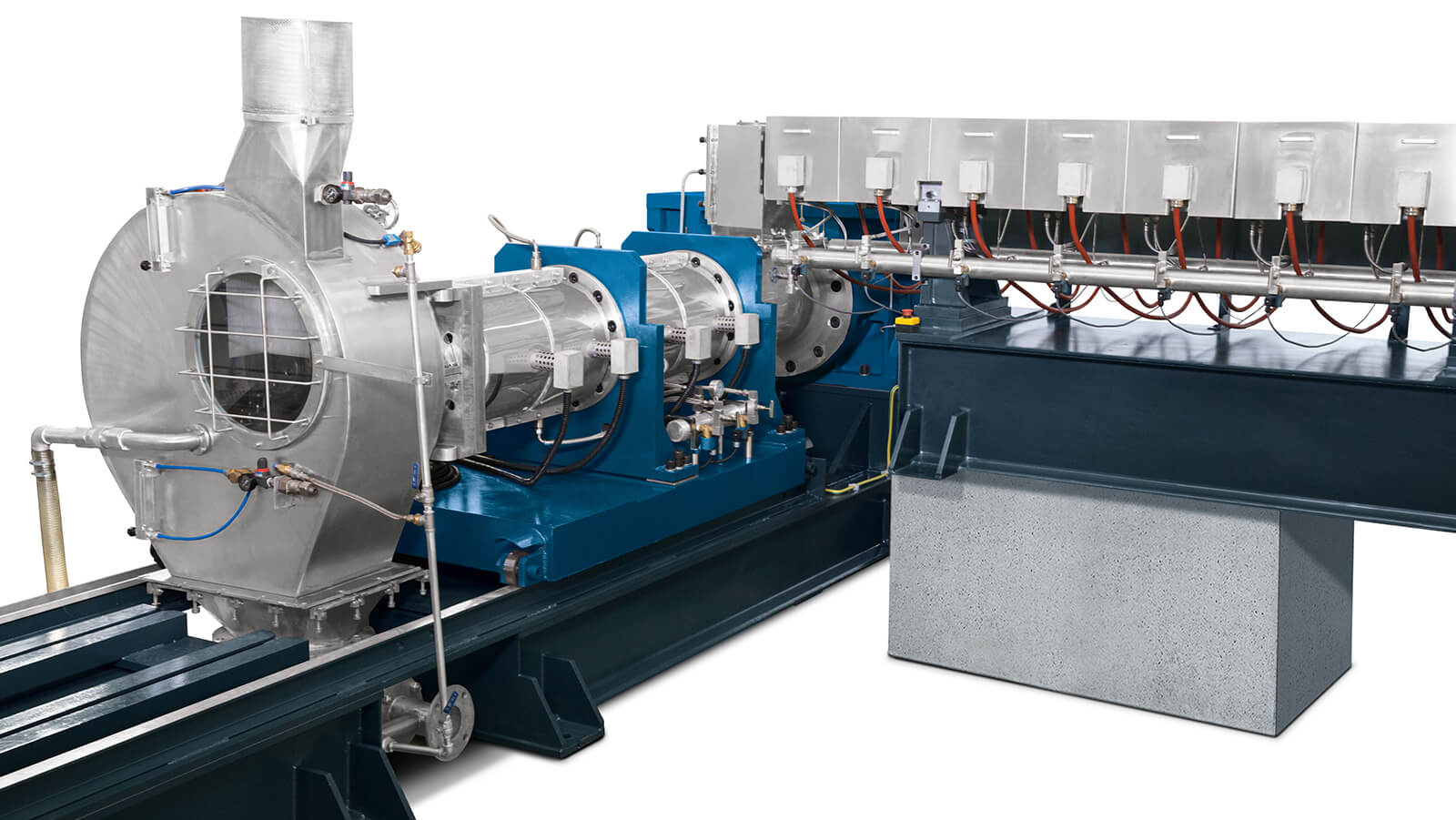

En lire davantage sur le compoundeur à deux étages STS Mc11

AVANTAGES DU COMPOUNDEUR BIVIS STS Mc¹¹

  • Garantie de qualité Coperion
  • Marquage CE
  • Le nouveau bâti inférieur a été optimisé pour résister à la torsion dans des conditions de sollicitation extrêmes
  • Vitesse de vis pouvant atteindre 900 min⁻¹ selon la configuration de la machine et l’application
  • Deux systèmes de commande conviviaux et nécessitant peu d’entretien – BasicMaster (commande relais) et TouchMaster (commande par PLC)
  • Réducteurs haute performance de la marque Coperion fabriqués en Europe, avec un embrayage de sécurité high tech assurant une transmission irréprochable du couple élevé aux éléments de vis par l’intermédiaire d’arbres cannelés involutés
  • Nouvelle tête d’extrusion avec système de chauffage amélioré et géométrie de flux optimisée
  • Fourreau 4 D isolé avec thermorégulation de précision ciblée par zone
  • Coquilles de chauffage en bronze et refroidissement flash par eau haute performance avec connexion souple au groupe distributeur d’eau pour des conditions de traitement optimales dans chaque zone de chauffage
  • Arbres de vis corotatifs autonettoyants pour un changement rapide et aisé du produit et des couleurs
  • Partie opératoire disponible dans un grand nombre de matériaux : acier nitruré pour la version de base, aciers spéciaux fortement alliés protégés contre l’usure pour les procédés critiques à contrainte élevée

Domaines d’application du COMPOUNDEUR BIVIS STS Mc¹¹

  • Charge et renforcement des plastiques techniques
  • Alliage et remplissage des polyoléfines / TPE
  • Coloration des polyoléfines et plastiques techniques
  • Production de mélange-maître de couleur, mélange-maître retardateur de flammes, mélange-maître de charges et mélange-maître d'additifs
  • Recyclage de rebroyés de plastiques, etc.
  • Compounds pour câbles, notamment PVC, HFFR, XLPE
  • Autres applications

Caractéristiques techniques

STS Mc11 25 35 50 65 75 96
Diamètre de vis [mm] 25 36 51 62 71 94
Couple spécifique Md/a³ [Nm/cm³] 11,3 11,3 11,3 11,3 11,3 11,3
Couple max. par arbre [Nm] 106 305 835 1,59 2,44 5,35
Vitesse de vis maxi [min-1] 900 900 900 900 900 600
Puissance moteur [kW] 22 I 30 60 I 81 165 I 221 315 I 422 483 I 648 706 I 947
Débit [kg/h] 80 I 176 260 I 573 800 I 1,764 1,400 I 3,086 2,200 I 4,850 4,200 I 9,259



Fonctionnalités complémentaires

Coperion Doppelschneckenextruder STS Mc11 Schwenkhebel

Doseur latéral STS : nouvelle conception avec bras pivotant

  • Le bras pivotant facilite l’installation et assure un alignement optimal sur les fourreaux adjacents
  • Développé par Coperion Stuttgart, en Allemagne, réducteur fabriqué en Europe, assemblage final chez Coperion Nanjing, en Chine
  • Couple élevé, pas de vis profonds et D/ Di ~ 2 pour obtenir des débits élevés
  • Montée en pression élevée jusqu’à 30 bars
  • Moteur haute / basse vitesse ou avec variateur de fréquence
  • Précision de fabrication élevée, uniquement 2 mm de jeu entre les vis du doseur latéral et les doubles-vis du STS Mc11
Coperion Doppelschneckenextruder STS Feed Hopper

Trémie d’alimentation conçue pour une installation rapide

La trémie d’alimentation est vite fixée ou retirée du fourreau au moyen de vis. La pièce d’insertion facile à retirer qui protège la paroi du fourreau de la contamination est ensuite très facile à changer.

Coperion Doppelschneckenextruder STS Spritzkopf Diagramm

Tête d’extrusion facile à nettoyer

  • Ouverture rapide et simple en desserrant seulement quelques vis
  • Assemblage convivial grâce au bras pivotant
  • Insertion de filtres possible à l’aide de grilles de contre-pression
  • Géométrie de flux optimisée minimisant les espaces morts pour une extrusion des joncs en toute fiabilité, même dans le cas de produits à fort taux de charge
