Zellenradschleuse ZVH

Ihr direkter Kontakt zu uns

Die ZVH Zellenradschleuse wurde für die effiziente Austragung unter Druck entwickelt. Sie ermöglicht dabei eine schonende Handhabung von Granulaten bei gleichzeitig hoher Förderleistung und Performance.

Download large image

Hochdruck-Austragsschleuse für Granulate

Die ZVH Zellenradschleuse ist eine für den Hochdruckaustrag konzipierte Schleuse, die speziell für granuläre Produkte entwickelt wurde. Sie ist auf maximale Kapazität ausgelegt und verfügt über ein optimiertes Verhältnis von Zellenradvolumen und Einlaufquerschnitt, was einen effizienten Materialfluss sicherstellt.

Ihre besondere Einlaufgeometrie ermöglicht eine äußerst schonende Handhabung von Pellets und minimiert Produktschädigungen, sodass deren Qualität erhalten bleibt.

Zusätzlich sorgt die integrierte Abführung der Entspannungsluft für eine effiziente Förderung von Schüttgütern in pneumatische Fördersysteme bei Drücken bis zu 3,5 barg (51 psi).

Die ZVH bietet damit eine gesteigerte Leistungsfähigkeit und hohe Betriebssicherheit, abgestimmt auf die Anforderungen moderner Schüttgutprozesse.

Wesentliche Merkmale

Max. Betriebsdruck
3.5 bar System- und Differenzdruck
Druckstoßfest
10 bar, durch robuste Bauweise
ATEX (optional)
Einsetzbar in Ex-Zonen
Granulateinlauf
Spezielle Einlaufgeometrie für hackarmen Betrieb aus voller Produktsäule
Geringe Leckage
Hochdruckzellenrad mit 12 Kammern und axialer Dichtung

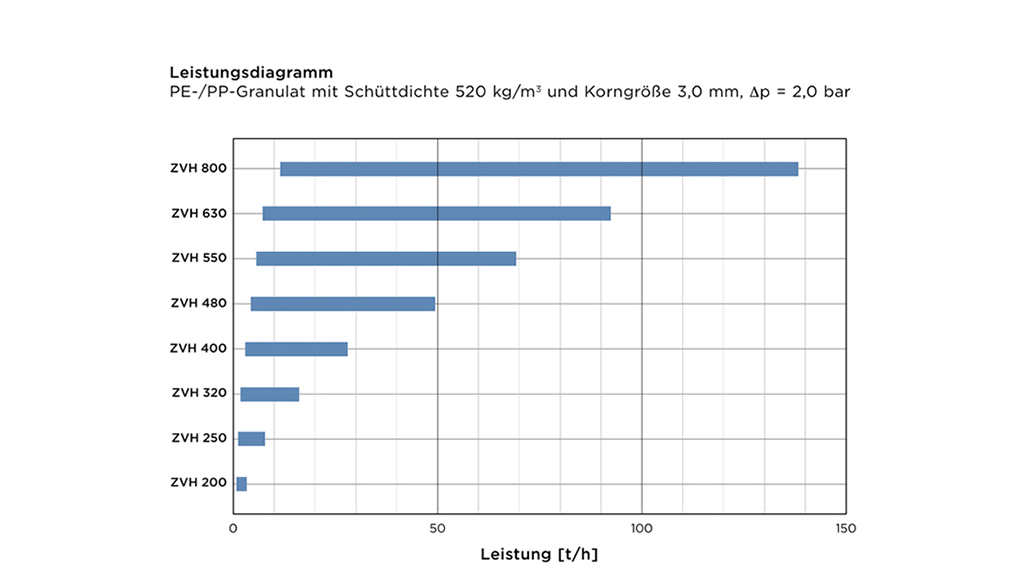

Leistung
Hohe Durchsätze durch Abführen der Entspannungsluft vor Befüllung der Zellenradkammern

Industrien

Kunststoffe
Lebensmittel & Tiernahrung

ZVH Datenblatt

Entdecken Sie alle technischen Details, Funktionen und Vorteile der ZVH Zellenradschleuse übersichtlich zusammengefasst in unserem Datenblatt. Informieren Sie sich über Einsatzmöglichkeiten, Rotorvarianten und Leistungsmerkmale. Die optimale Grundlage, um so die passende Lösung für Ihren Prozess und Anwendung zu finden.

DATENBLATT

Ein innovatives Dichtungssystem arbeitet mit dem Hochdruckzellenrad in H-Ausführung effektiv zusammen, um so eine langlebige, präzise und wartungsfreundliche Leistung sicherzustellen.

INNOVATIVES DESIGN FÜR OPTIMALE FUNKTIONALITÄT UND EFFIZIENZ

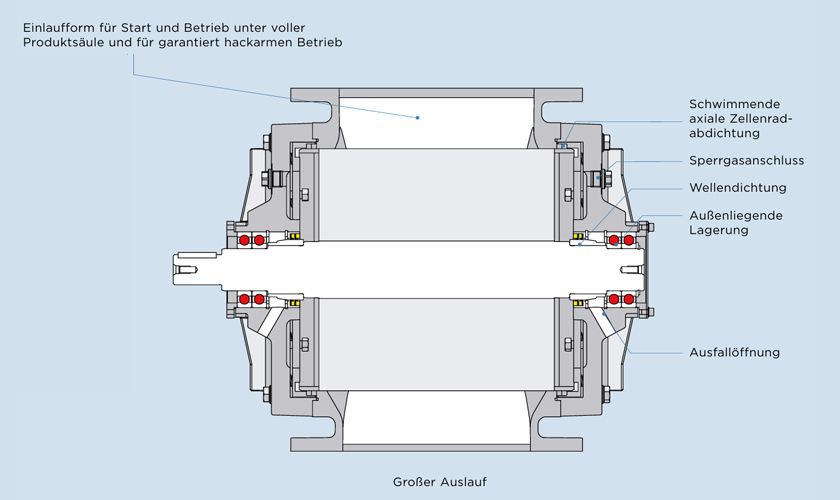

Das innovative Design wird durch ein hochwertiges Dichtungssystem ergänzt, das eine schwimmende Zellenradabdichtung sowie einen Sperrgasanschluss umfasst. Zusätzlich wird sie durch einen Labyrinthring für eine optimale Leistungsfähigkeit unterstützt. Die außerhalb des Produktbereichs angeordneten Lager sowie eine separate Ausfallöffnung ermöglichen eine einfache Erkennung von Dichtungsausfällen und tragen so zu hoher Betriebssicherheit und effizienter Wartung bei.

Das 12-kammerige geschlossene Zellenrad in H-Ausführung ist speziell für die Austragung und Förderung von Materialien in pneumatische Fördersysteme bei Drücken bis zu 3,5 bar ausgelegt. Die Endplatten sind von einem stabilen Ring umschlossen, der als Anlagefläche für eine Radialdichtung dient und die Konstruktion zusätzlich in Bezug auf Robustheit und Präzision verstärkt.
