Zellenradschleuse ZXQ

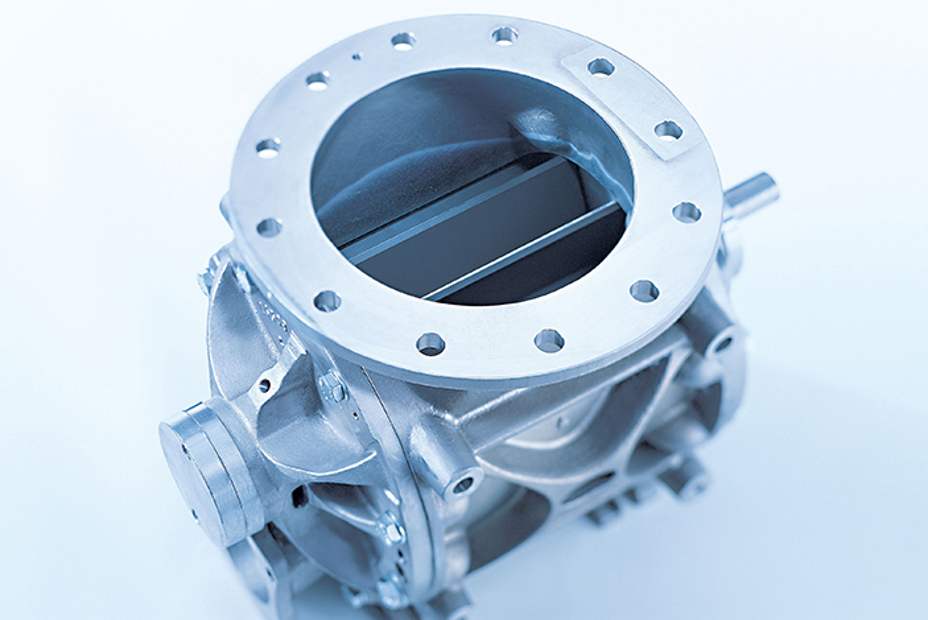

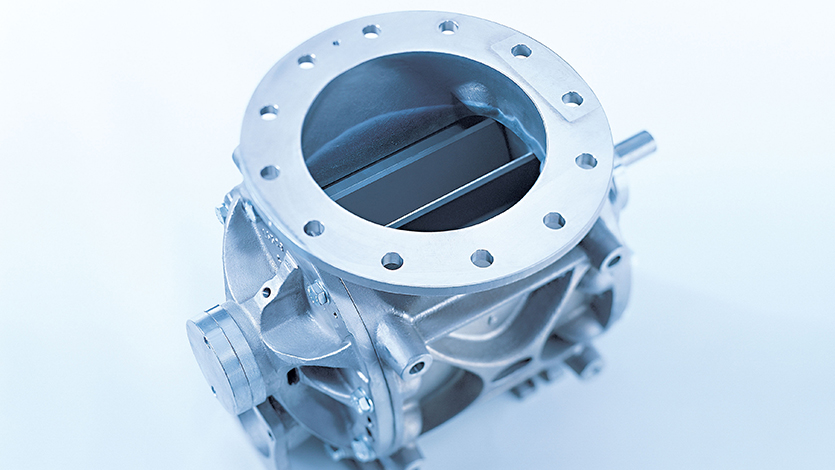

Die ZXQ ist eine Hochdruck-Durchblasschleuse mit optional beheizbarem Gehäuse.

Download large image

Hochdruck-Durchblasschleuse für Pulver

Coperion's Hochdruck-Durchblasschleuse ZXQ wurde speziell für die zuverlässige Handhabung von Pulvern entwickelt und überzeugt durch hohe Leistungsfähigkeit im industriellen Einsatz. Sie ermöglicht maximale Förderleistungen bei gleichzeitig geringer Leckage und eignet sich damit ideal für den Eintrag von Schüttgütern in pneumatische Fördersysteme.

Mit einem Betriebsdruck von bis zu 3,5 barg (51 psi) trägt die Schleuse zu effizienten und zuverlässigen Materialförderprozessen bei. Modernste Technik und eine durchdachte Konstruktion sorgen dabei für hohe Prozesssicherheit und Leistungsfähigkeit in anspruchsvollen Anwendungen.

Wesentliche Merkmale

Max. Betriebsdruck
3,5 bar System- und Differenzdruck
Druckstoßfest
10 bar, durch robuste Bauweise
ATEX (optional)
Einsetzbar in Ex-Zonen und als Schutzsystem (zünddurchschlagsicher für Stäube ST2)
Großer Einlauf
Ohne Querschnittverringerung - für höchste Förderleistung
Außenliegende Lagerung
Getrennt vom Produktraum durch gasgespülte Dichtung mit Ausfallöffnung
Durchblaskanal
Optimale Kammerentleerung bei geringem Druckverlust

Industrien

Kunststoffe
Chemie
Lebensmittel & Tiernahrung
Mineralstoffe

ZXQ Datenblatt

Entdecken Sie alle technischen Details, Funktionen und Vorteile der ZXQ Zellenradschleuse übersichtlich zusammengefasst in unserem Datenblatt. Informieren Sie sich über Einsatzmöglichkeiten, Rotorvarianten und Leistungsmerkmale. Die optimale Grundlage, um so die passende Lösung für Ihren Prozess und Anwendung zu finden.

DATENBLATT

Dank der optimalen Kammerentleerung ermöglicht die ZXQ eine konstante und zuverlässige Hochdruckförderung von Pulvern.

FÜR OPTIMALE ERGEBNISSE AUSGELEGT

Die ZXQ wurde für einen effizienten Eintrag großer Produktmengen in pneumatische Fördersysteme entwickelt und ist für Betriebsdrücke bis zu 3,5 bar ausgelegt.

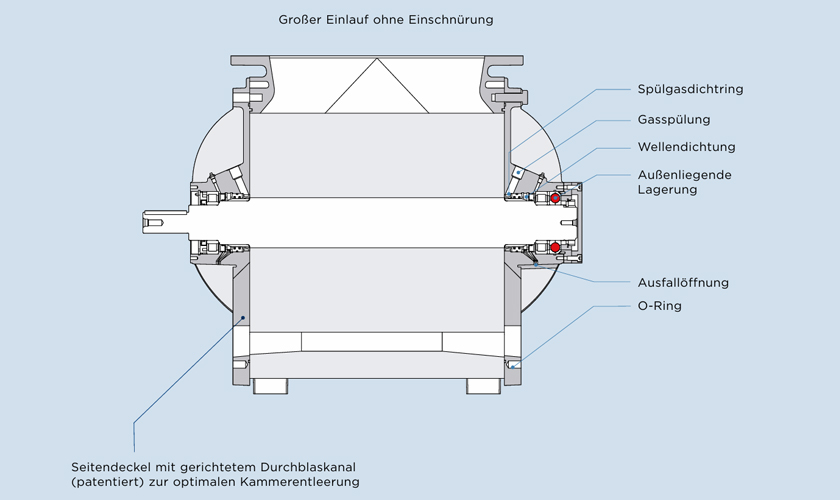

Ein hochwertiges Dichtungssystem mit doppelten Wellendichtungen und einem Labyrinthring zur effektiven Gasspülung sorgt dabei für hohe Effizienz und Betriebssicherheit. Die außerhalb des Produktbereichs angeordneten Lager sowie eine separate Ausfallöffnung ermöglichen die einfache Erkennung von Dichtungsschäden, ohne den Produktbereich zu beeinträchtigen.

Darüber hinaus ist die Schleuse mit einem offenen 14-Kammer-Zellenrad in Q-Ausführung ausgestattet, der speziell für Pulveranwendungen in Hochdruckumgebungen entwickelt wurde. In Kombination mit dem Durchblaskanal wird eine optimale Kammerentleerung sichergestellt, was die Leistungsfähigkeit zusätzlich steigert.

Die ZXQ bietet damit eine zuverlässige und leistungsstarke Lösung für anspruchsvolle pneumatische Förderanwendungen.

BEHEIZBARES GEHÄUSE FÜR HOCHTEMPERATURANWENDUNGEN

Die ZXQ Zellenradschleuse kann optional mit einem doppelwandigen, beheizbaren Gehäuse ausgestattet werden, um eine zuverlässige Leistung in Hochtemperaturprozessen sicherzustellen. Die Beheizung kann mit Dampf, Wasser oder Thermalöl erfolgen und unterstützt Produkttemperaturen bis 220 °C.

Dank der großen Wärmeübertragungsfläche wird eine schnelle und gleichmäßige Vorwärmung ermöglicht, wodurch Anfahrzeiten reduziert und ein konstanter Materialfluss ermöglicht werden. Das beheizbare Gehäuse trägt außerdem zur Reduzierung von Leckage bei und sorgt selbst bei temperaturempfindlichen Pulvern in anspruchsvollen pneumatischen Fördersystemen für einen zuverlässigen Betrieb.
