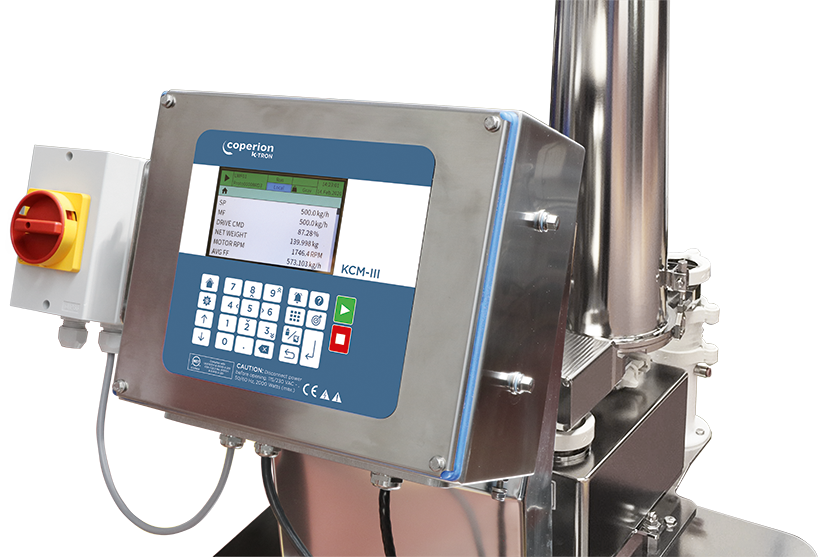

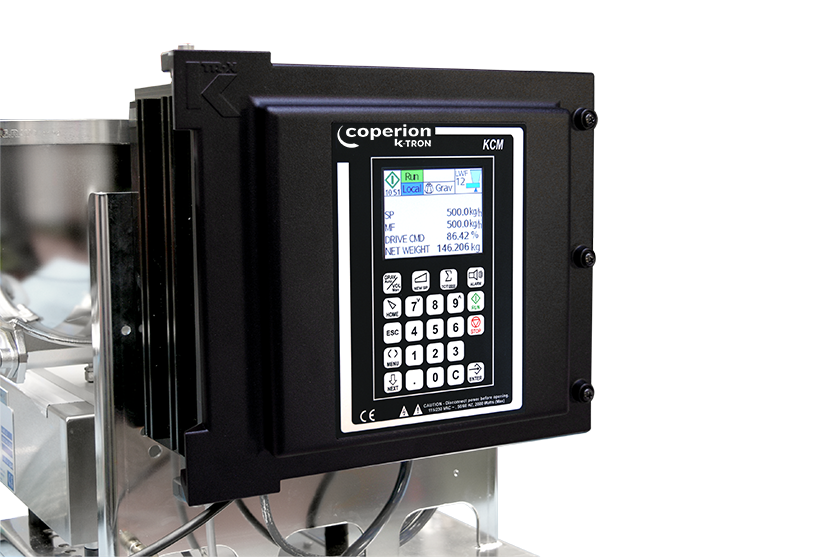

Das KCM-III Control Module mit LCD-Display unterstützt viele Sprachen
Das KCM-III Control Module mit LCD-Display unterstützt viele Sprachen
Download large image

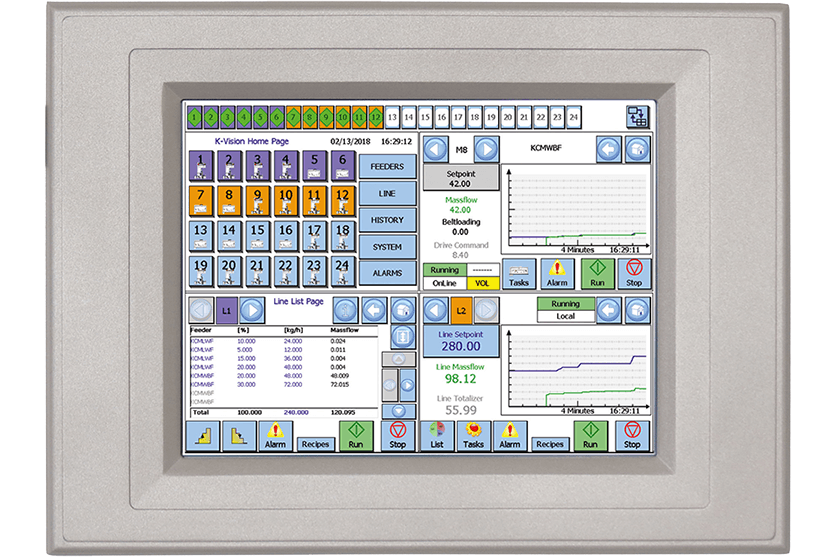

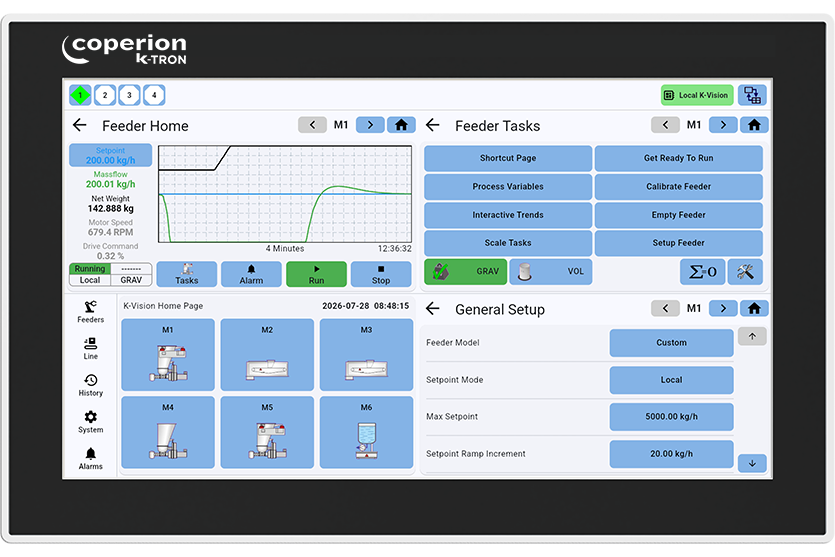

K-Vision Prozessliniensteuerung
K-Vision Prozessliniensteuerung
Download large image

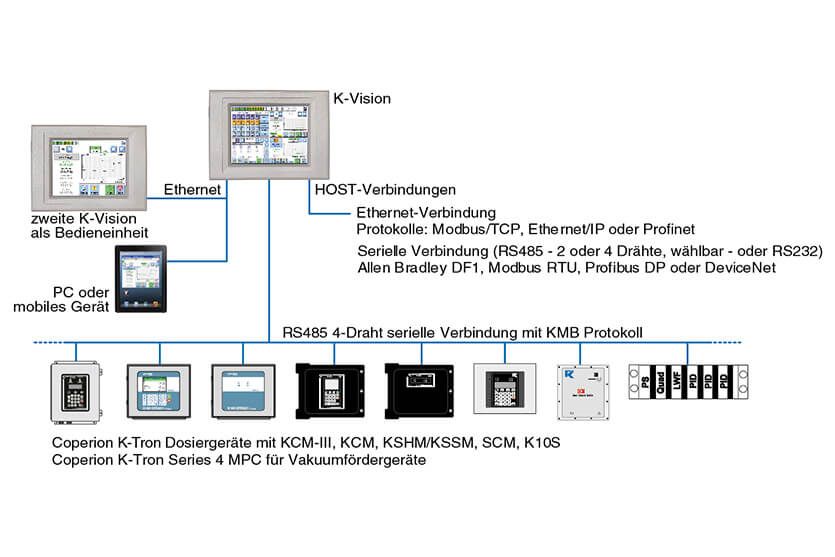

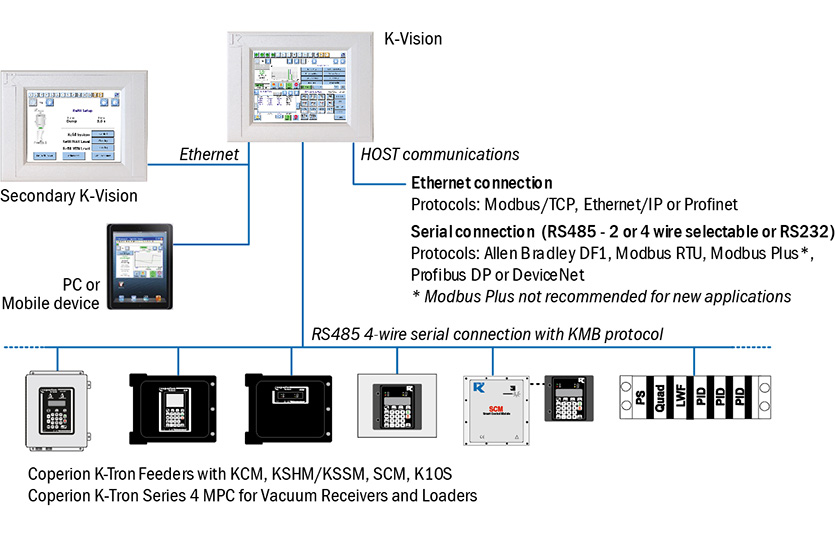

K-Vision bietet vielfältigste Anschlussmöglichkeiten
K-Vision bietet vielfältigste Anschlussmöglichkeiten
Download large image

Coperion K-Tron

SmartConnex Regelumgebung für Dosierer

Coperion K-Tron Regelmodule und Bedienerschnittstellen bieten volle funktionale Flexibilität und die Konnektivität, die Sie brauchen. Die Coperion K-Tron SmartConnex Regelumgebung für Dosiergeräte bietet umfassende Kontroll- und Steuerfunktionalität sowie ein Maximum an Flexibilität und Anschlussmöglichkeiten. Die SmartConnex Dosiersteuerung regelt mühelos Systeme mit bis zu 24 Dosierbandwaagen, Differential-Dosierern, volumetrischen Dosierern, Batch-Stationen, Durchflussmessgeräten, Pumpen für Schüttgutfeststoffe oder PID-geregelte Geräte sowie pneumatische Nachfüll-Systeme.

Merkmale und Vorzüge

  • Kontroll- und Steuerintelligenz im Dosiergerät selbst angesiedelt
  • Weniger Bauteile und weniger Kabelverbindungen bedeuten geringere Kosten
  • Einfach zu konfigurieren, reduzierter Programmieraufwand
  • Integrierte Steuerung für Vakuum-Fördergerät oder Vertikalrührer
  • Verbesserte Kurzzeitgenauigkeit
  • Diagnose und Konfiguration extern
  • Host-Kommunikation auf allen Ebenen

Einfach aufgebaute Steuerungsarchitektur

Jedes SmartConnex Steuerungssystem enthält eine Kombination aus folgenden Steuerkomponenten: eine Regelkarte sowie ein Motorantriebsmodul (KCM) für jeden Dosierer und optional eine Bedienerschnittstelle.

SmartConnex lässt Ihnen die Wahl zwischen zwei Bedienerschnittstellen: KSU-II Bedieneinheit für ein einzelnes Gerät oder K-Vision Linienregelung für die Regelung mehrerer Prozesslinien. Diese Anzeige- und Eingabegeräte können entsprechend den Anforderungen der jeweiligen Anwendung einzeln oder in Kombination eingesetzt werden.

SmartConnex Regelumgebung

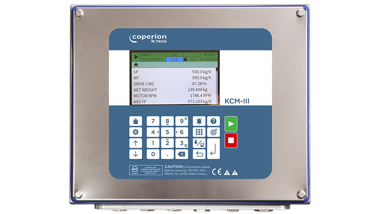

Coperion K-Tron KCM-III Dosierersteuerungsmodul mit LCD-Anzeige

KCM-III Control Module

Das neu gestaltete KCM-III Steuermodul verfügt über eine Vielzahl neuer Funktionen, darunter einen neuen 5-Zoll-LCD-Bildschirm mit verbesserter Benutzeroberfläche, eine kontextsensitive Hilfe, ein Edelstahlgehäuse und eine integrierte Ethernet-Fähigkeit mit optionalem Wi-Fi. Mit Ethernet (kabelgebunden oder drahtlos) kann auf das KCM-III über eine benutzerfreundliche Dosierer-Webseite mit einer voll umfänglichen Benutzerschnittstelle zugegriffen werden.  Darüber hinaus ist das KCM-III vorbereitet für Industrie 4.0-Funktionen wie vorbeugende Wartung, elektronische Service-Optionen, Overall Equipment Effectiveness (OEE), Ausreißererkennung, Maschinenoptimierung und vieles mehr.

Das KCM-III vereint Motorsteuerung und Dosiergerätregler in einem kompakten Gehäuse und bietet somit große Flexibilität. Zudem verfügt dieses Regel- und Steuergerät über hervorragende Leistungseigenschaften. Jedes Dosiergerät hat sein eigenes KCM, das normalerweise direkt beim Dosierer installiert ist. Das KCM ist in verschiedenen Konfigurationen erhältlich und kann so für unterschiedlichste Anwendungen eingesetzt werden.

Technisches Datenblatt zum KCM herunterladen

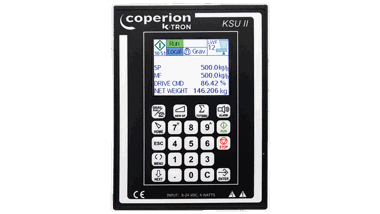

KSU-II Bedieneinheit für ein einzelnes Gerät

KSU-II Bedieneinheit für ein einzelnes Gerät

Die KSU-II ist eine wirtschaftliche Bedieneinheit für einzelne Dosiergeräte mit Coperion K-Tron Control Module (KCM). Sie kann außerdem bei der Wartung oder Konfiguration größerer Systeme, die von einer SPS oder einem Hostsystem gesteuert werden, als tragbares Display verwendet werden. Die KSU-II kann für ein einzelnes KCM verwendet werden oder in einem Netzwerk mit mehreren KCMs. Die KSU-II zeigt nur ein einzelnes Dosiergerät an, der Benutzer kann jedoch zwischen mehreren Dosiergeräten umschalten.

Technisches Datenblatt zu KSU-II herunterladen

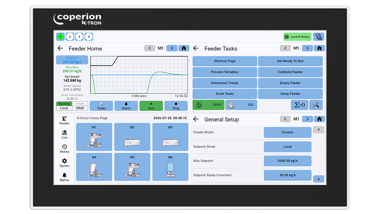

Coperion K-Tron K-Vision Linien-Steuerung mit Touchscreen

K-Vision Linienregelung

Die K-Vision™ Bedieneinheit steuert gleichzeitig max. 24 Geräte in bis zu zwei Linien. Die Bedienerschnittstelle besteht aus einem 12.1 Zoll LCD-Touchscreen-Bildschirm. Sie bietet die Möglichkeit zur Rezeptureingabe und einen detaillierten Überblick über die Prozesslinie mit umfassender Kontrolle von Dosiergerätzustand und -leistung in Echtzeit. Die benutzerfreundliche Bedienung enthält eine große Anzahl einfach zu konfigurierender Funktionen für die Diagrammerstellung und Trenderfassung.

Technisches Datenblatt zu K-Vision herunterladen

Besondere Eigenschaften

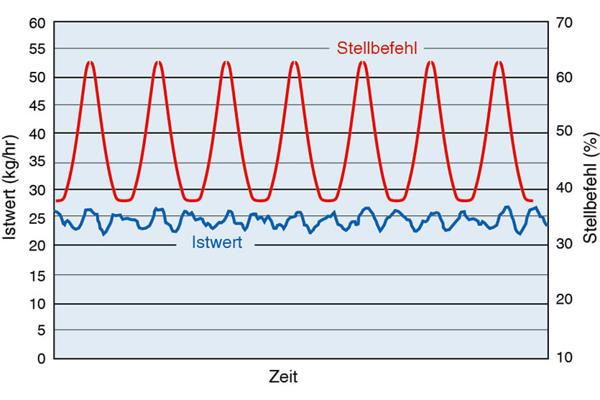

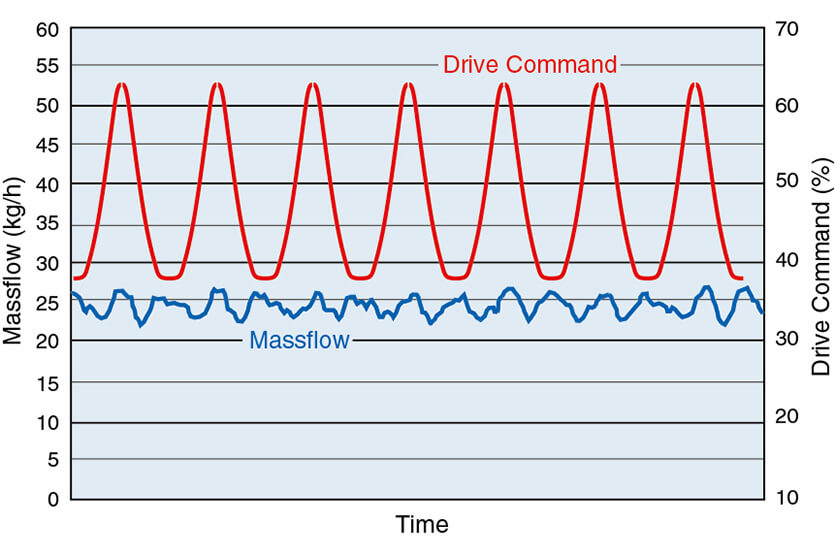

Um Pulsationen im Massenstrom zu minimieren, passt der Schneckendrehzahl-Modulationsalgorithmus den Stellbefehl entsprechend an

Einfachschnecken-Dosierer erzeugen bei niedrigen Schneckendrehzahlen oftmals innerhalb einer Schneckenumdrehung einen ungleichmäßigen Austrag, was ein Pulsieren des Massenstroms zur Folge hat. Der exklusive Schneckendrehzahl-Modulationsalgorithmus von Coperion K-Tron zeichnet die Pulsationen auf und passt die Schneckendrehzahl entsprechend an, um diesen Effekt auszugleichen und einen gleichmäßigen Austrag zu erreichen.

  • Kurzzeitgenauigkeit um Faktor 2 besser
  • Deutlich verbesserte Genauigkeit bei 2-Sigma gemessen bei einer Prüfzeit von 10 Sekunden
  • Ideal für niedrige Dosierleistungen (Geschwindigkeit < 1 Schneckenumdrehung pro Sekunde)

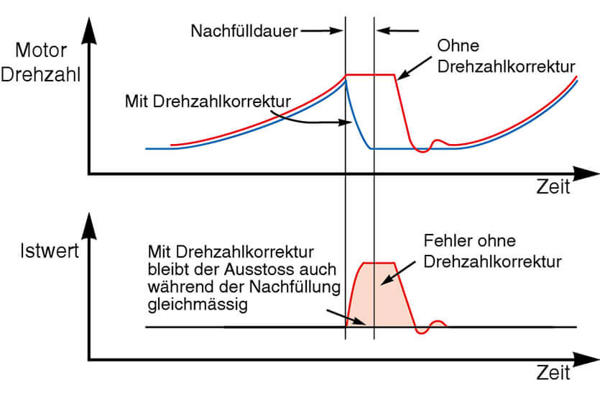

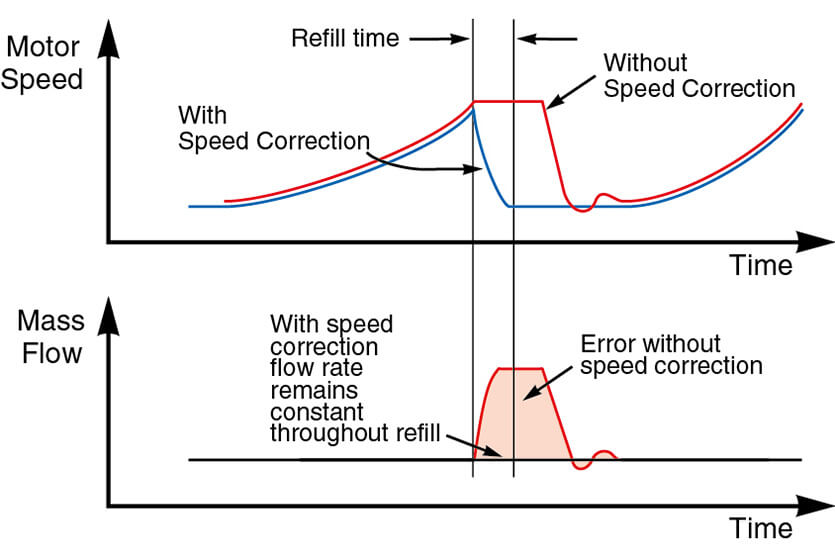

Die Smart-Refill-Technologie erhöht die Dosiergenauigkeit während einer Nachfüllung

Während des Nachfüllens eines Differentialdosiergeräts ist das gemessene Gewicht für die Steuerung der Dosiergeschwindigkeit nicht hilfreich. Während andere Hersteller die Schneckengeschwindigkeit konstant halten bis die Nachfüllung abgeschlossen ist, speichert die exklusive Smart-Refill-Technologie von Coperion K-Tron die letzten gravimetrischen Werte bei unterschiedlichen Trichtergewichten und Schneckendrehzahlen, um Änderungen an der Materialdichte während des Nachfüllens auszugleichen. Dadurch wird eine genaue Leistung beibehalten und ein gleichmäßigerer Übergang zur gravimetrischen Kontrolle erzielt.

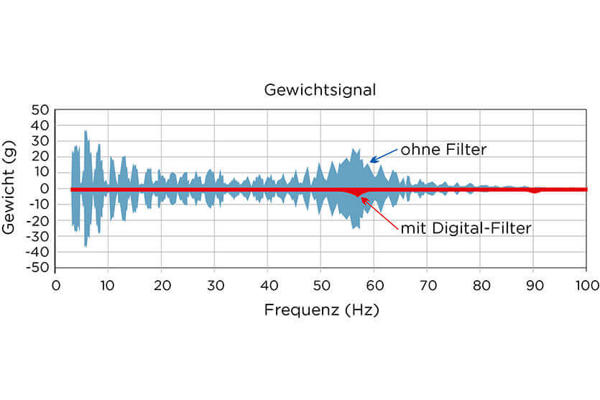

Coperion K-Trons dynamischer Filteralgorithmus identifiziert und extrahiert kontinuierlich störende Umgebungsvibrationen aus der Gewichtsmessung
Der dynamische digitale Filter minimiert Wägefehler aufgrund von Umgebungseinflüssen

Das Erreichen einer hohen gravimetrischen Dosierleistung im Prozess erfordert die Unterscheidung zwischen Gewichtsdaten und den verfälschenden Einflüssen von Massenkräften aufgrund von Umgebungsvibrationen und Stößen. Der exklusive Filteralgorithmus von Coperion K-Tron identifiziert und extrahiert kontinuierlich falsche Massenkomponenten aus der Gewichtsmessung – auch in aggressiven Betriebsumgebungen.

Video

Play video
Das Coperion K-Tron KCM-III Dosiersteuerungsmodul verfügt über eine komplett neue, leistungsstarke CPU mit erweitertem Speicher und optimierten Steuerungsalgorithmen, die eine schnellere Kommunikation mit dem Dosierantrieb, dem Wägesystem und der Peripherie gewährleisten. Mit seiner integrierten Ethernet-Fähigkeit (kabelgebunden oder drahtlos) ermöglicht das KCM-III einem Bediener mit einem Smartphone, Tablet, Laptop oder einem anderen Gerät die Fernsteuerung der Zuführungsrate, die Überprüfung des Status oder die Anzeige von Dateien.
